感應式傳感器BES008W

來源：未知    日期：2016/11/03    瀏覽量：次

• 尺寸	M30x1.5
  接口	插接器, M12x1-S04
  輸出功能	極性, 常開觸點 (NO)
  工作電壓	10.0…36.0 V
  機械安裝條件	齊平
  測量開關距離Sn [mm]	15.00 mm

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	315 a
  產品組別	感應式傳感器
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	在排除了過載后，傳感器將重新生效。 可齊平安裝：參見開關距離較大的感應式傳感器825357的安裝說明。 規定了可達到的最大開關頻率 (不符合IEC 60947-5-2)
  工作電壓顯示	否
  功能顯示	是
  基本標準	IEC 60947-5-2
  開關距離標識	■■
  品牌	全球化
  許可/一致性	CE cULus EAC

• 電氣特征

• 測量短路電流	100 A
  測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 VDC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	4.0 V
  負荷電容，最大 (在Ue下)	1.000 µF
  工作電壓UB，最大，DC [V]	36.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  開關功能	常開觸點 (NO)
  開關頻率f，最大 (在Ue下)	400 Hz
  開關輸出	極性
  連接方式	插接器
  余波，最大 (Ue的百分比)	15 %
  最小工作電流Im	5 mA

• 機械特征

產品視圖

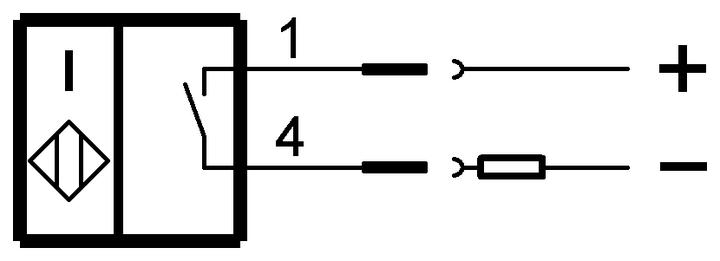

接線圖
