感應式傳感器BES00EC

來源：未知    日期：2016/11/04    瀏覽量：次

• 尺寸	M12x1
  接口	插接器, M12x1-S04
  輸出功能	PNP, 常閉觸點 (NC)
  工作電壓	10.0…30.0 V
  機械安裝條件	齊平
  測量開關距離Sn [mm]	4.00 mm

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	640 a
  產品組別	感應式傳感器
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP68，符合BWN Pr 20
  附加文本	在排除了過載后，傳感器將重新生效。
  工作電壓顯示	否
  功能顯示	是
  基本標準	IEC 60947-5-2
  開關距離標識	■■
  品牌	全球化
  許可/一致性	CE cULus

• 電氣特征

• 測量短路電流	100 A
  測量工作電流Ie	200 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	250 VAC
  電氣規格	DC，直流電壓
  電壓降，靜態，最大	3.0 V
  負荷電容，最大 (在Ue下)	0.500 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  開關功能	常閉觸點 (NC)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP
  連接方式	插接器
  無功電流Io，衰減，最大	3.0 mA
  無功電流Io，無衰減，最大	6.0 mA
  余波，最大 (Ue的百分比)	15 %
  最小工作電流Im	0 mA

• 機械特征

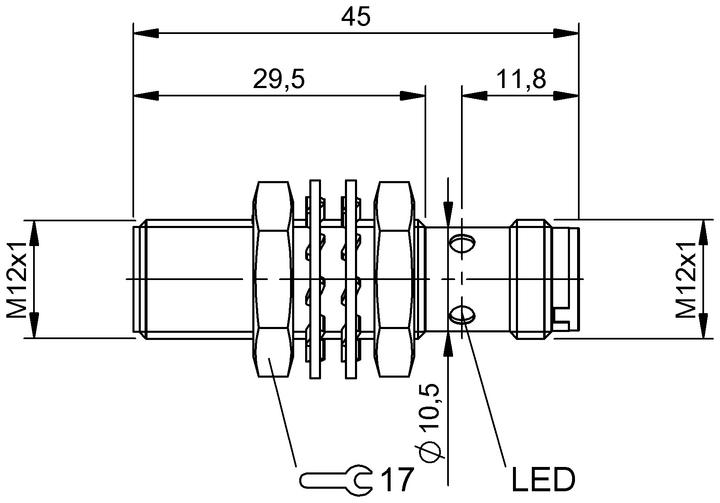

產品視圖

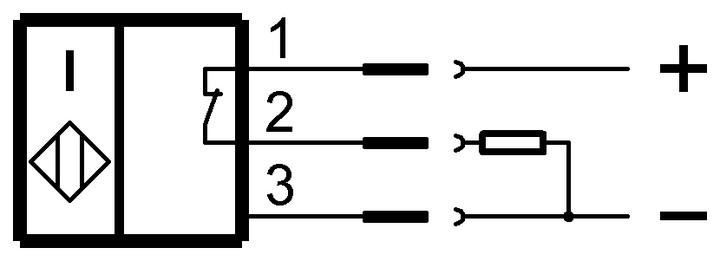

接線圖
