顏色傳感器BFS0001

來源：未知    日期：2016/11/16    瀏覽量：次

• 產品組別	顏色傳感器
  功能原理，光學	光敏傳感器，固定焦距
  型號系列	型號系列26K
  結構	六面體，可轉動接口
  尺寸	17.0x50.0x50.0 mm
  測試區域	12...32 mm
  光線類型	白光
  接口	插接器, M12x1-S115
  開關輸出	PNP (3x)
  開關功能	常開觸點
  工作電壓	12.0…28.0 V
  開關頻率f，最大 (在Ue下)	500 Hz
  環境溫度	-10…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	7 a
  產品組別	顏色傳感器
  調節器	鍵 (2x)
  調整方法	運行模式：標準/ET 學習模式，顏色/彩色掃描 顏色 (開關點) 顏色通道 (輸出端) 顏色公差等級 時間功能開/關 出廠設置 (復位)
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	不得用尖銳的工具操縱按鍵。 附件單獨訂購。 更多信息：參見操作手冊。 使用插接器，例如BKS-S 138-...時，總長度 = 開關長度+17.5 mm。 基準對象 (測量板)：灰卡，100 x 100， 18 %漫反射，軸向接近。 在排除了過載后，傳感器將重新生效。
  基本標準	IEC 60947-5-2
  時間功能	關閉延時
  時間功能時長	50 ms
  輸入功能	發射器接通/關閉 鍵盤鎖接通/關閉 學習，顏色 (開關點)
  顯示	就緒 - LED綠色 公差等級 - LED紅色 (3x) 輸出端功能 - LED黃色 (3x)
  型號系列	型號系列26K
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  輔助輸出端開關功能	常開觸點，脈沖50ms
  附加輸出端	確認輸出PNP
  工作電壓UB，最大，DC [V]	28.0 V
  工作電壓UB，最小，DC [V]	12.0 V
  接通延時ton，最大值	1.0
  開關功能	常開觸點
  開關頻率f，最大 (在Ue下)	500 Hz
  開關輸出	PNP (3x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	40 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 插頭類型	M12x1-S115
  長度1	17.0 mm
  長度2	50.0 mm
  長度3	50.0 mm
  感應面材料	PMMA
  固定方式	螺栓M4
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，可轉動接口
  外殼材料	ABS

• 光學特征

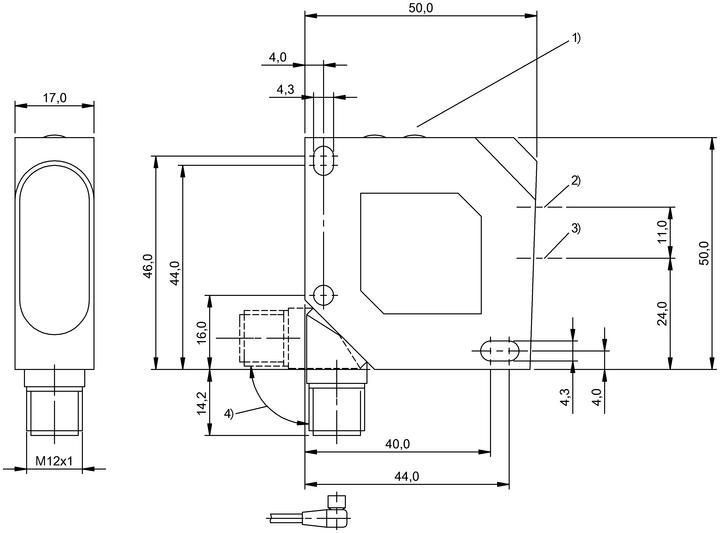

產品視圖

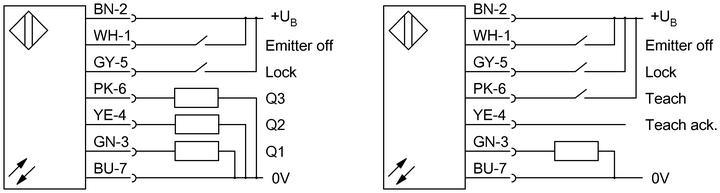

接線圖
