叉形光柵BGL001N

來源：未知    日期：2016/11/16    瀏覽量：次

• 產品組別	叉形光柵
  功能原理，光學	單向光柵
  型號系列	型號系列A
  結構	叉形，連接，直頭
  尺寸	10.0x88.0x70.0 mm
  叉頭寬度	50 mm
  最小零件，典型	0.08 mm
  光線類型	激光-紅光
  激光等級符合IEC 60825-1	1
  接口	插接器, M8x1-S49
  開關輸出	NPN (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	5000 Hz
  環境溫度	-10…60 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	195 a
  產品組別	叉形光柵
  調節器	電位計，270° (2x)
  調整方法	靈敏性 亮/暗切換
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 開關輸出端的出廠設置：常開觸點。 基準對象 (測量板)：鋼板，50 x 50，厚度0.5 mm，側面接近。 在排除了過載后，傳感器將重新生效。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
  基本標準	IEC 60947-5-2
  顯示	輸出功能 - LED黃色
  型號系列	型號系列A
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	200 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  遲滯H，最大	0.025 mm
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2,5 V
  負荷電容，最大 (在Ue下)	0.50 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.100 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	5000 Hz
  開關輸出	NPN (1x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	20 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 表面防護	已上漆
  插頭類型	M8x1-S49
  叉頭寬度	50 mm
  長度1	10.0 mm
  長度2	88.0 mm
  長度3	70.0 mm
  感應面材料	玻璃
  固定方式	螺栓M4
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-10 °C
  結構	叉形，連接，直頭
  外殼材料	GD-Zn
  重復，側面，最大	10 µm

• 光學特征

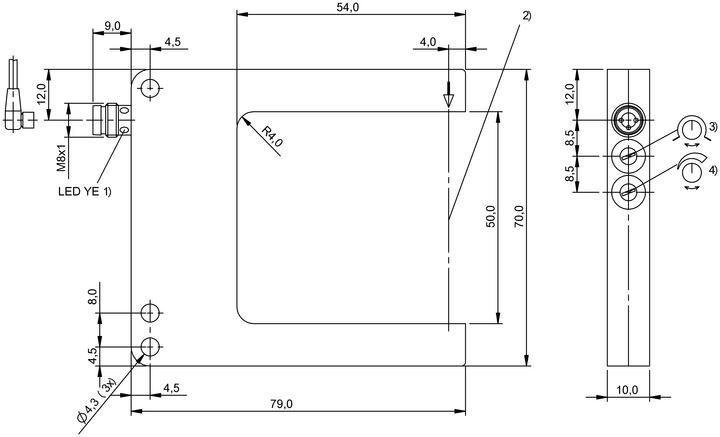

產品視圖

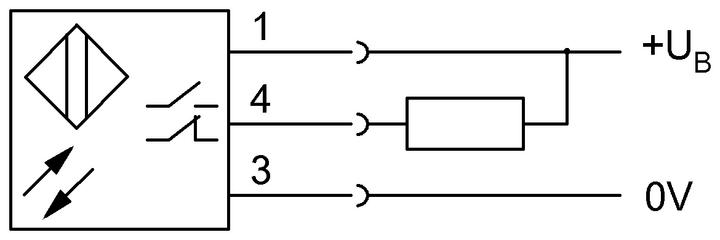

接線圖
