叉形光柵BGL002L

來源：未知    日期：2016/11/16    瀏覽量：次

• 產品組別	叉形光柵
  功能原理，光學	單向光柵
  型號系列	型號系列21
  結構	叉形，連接，可轉動
  尺寸	20.0x90.0x26.0 mm
  叉頭寬度	2 mm
  最小零件，典型	1.00 mm
  光線類型	紅外線型
  接口	插接器, M8x1-S75
  開關輸出	PNP (1x)，NPN (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	25000 Hz
  環境溫度	-20…60 °C
  防護等級符合IEC 60529	IP65

• 一般特征

• 產品組別	叉形光柵
  調節器	鍵 (1x)
  調整方法	靈敏性 亮/暗切換
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP65
  附加文本	附件單獨訂購。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：鋼板，50 x 50，厚度0.5 mm，側面接近。 更多信息：參見操作手冊。
  基本標準	IEC 60947-5-2
  顯示	短路 - LED紅色，閃爍 輸出功能 - LED黃色 失靈 - LED紅色 故障 - LED紅色+綠色，閃爍 就緒 - LED綠色
  型號系列	型號系列21
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	1.0 V (PNP), 2.0 V (NPN)
  負荷電容，最大 (在Ue下)	1.00 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.020 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	25000 Hz
  開關輸出	PNP (1x)，NPN (1x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	55 mA
  余波，最大 (Ue的百分比)	8 %

• 機械特征

• 表面防護	陽極化
  插頭類型	M8x1-S75
  叉頭寬度	2 mm
  長度1	20.0 mm
  長度2	90.0 mm
  長度3	26.0 mm
  感應面材料	玻璃
  固定方式	螺栓M4
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-20 °C
  結構	叉形，連接，可轉動
  外殼材料	鋁

• 光學特征

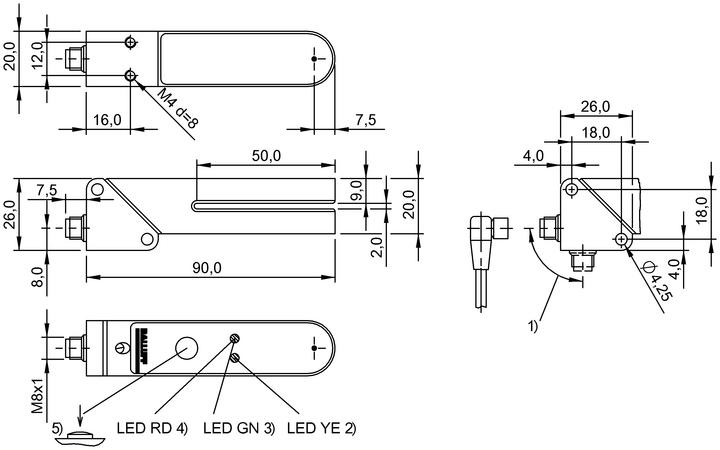

產品視圖

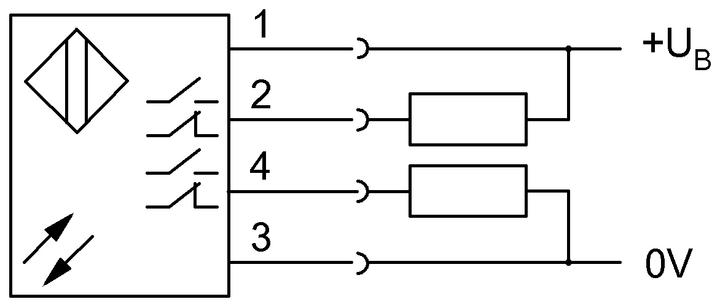

接線圖
