叉形光柵BGL003C

來源：未知    日期：2016/11/17    瀏覽量：次

• 產品組別	叉形光柵
  功能原理，光學	單向光柵
  型號系列	型號系列C
  結構	叉形，連接，直頭
  尺寸	18.0x93.5x100.0 mm
  叉頭寬度	50 mm
  有效長度AL	AL = 28 mm
  光線類型	LED-紅光
  LED組件符合IEC 62471	無限制組別
  光學特點	光帶
  接口	插接器, M12x1-S04
  開關輸出	PNP (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  值域，模擬	0...10 V
  工作電壓	18.0…30.0 V
  開關頻率f，最大 (在Ue下)	500 Hz
  環境溫度	-5…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• 產品組別	叉形光柵
  調節器	鍵 (2x)
  調整方法	開關/故障輸出 特性曲線，上升/下降 靈敏性 亮/暗切換
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加特性	污染補償，最多達10%強度損失。
  附加文本	更多信息：參見操作手冊。 附件單獨訂購。 不得用尖銳的工具操縱按鍵。 基準對象 (測量板)：鋼板，50 x 50，厚度0.5 mm，側面接近。 在排除了過載后，傳感器將重新生效。
  基本標準	IEC 60947-5-2
  顯示	故障 - 2 x LED黃色，閃爍 輸出功能 - LED黃色
  型號系列	型號系列C
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  遲滯H，最大	0.400 mm
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	1.0 V
  輔助輸出端開關功能	常開觸點/常閉觸點
  負荷電容，最大 (在Ue下)	2.20 µF
  負荷電阻RL，最小 (模擬U)	2000 Ohm
  附加輸出端	故障輸出PNP
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	18.0 V
  接通延時ton，最大值	1.000 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	500 Hz
  開關輸出	PNP (1x)
  連接方式	插接器
  模擬輸出	模擬U
  無功電流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	10 %
  值域，模擬	0...10 V

• 機械特征

• 表面防護	陽極化
  插頭類型	M12x1-S04
  叉頭寬度	50 mm
  長度1	18.0 mm
  長度2	93.5 mm
  長度3	100.0 mm
  分辨率	0.08 mm
  感應面材料	PMMA
  固定方式	螺栓M5
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-5 °C
  結構	叉形，連接，直頭
  外殼材料	鋁
  重復，側面，最大	150 µm

• 光學特征

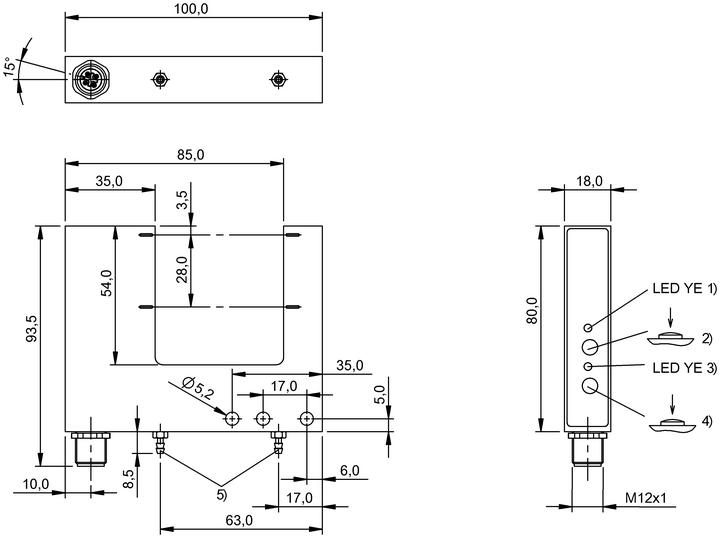

產品視圖

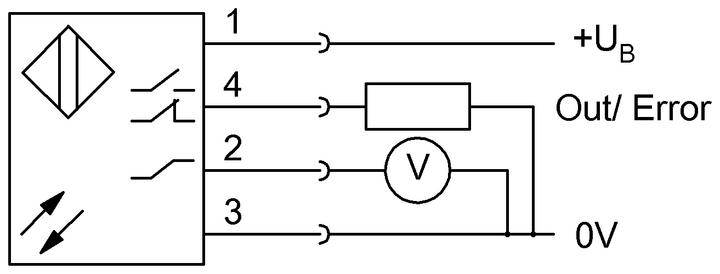

接線圖
