對比度傳感器BKT0005

來源：未知    日期：2016/11/24    瀏覽量：次

• 產品組別	對比度傳感器
  功能原理，光學	光敏傳感器，對焦
  型號系列	型號系列67M
  結構	六面體，可轉動接口
  尺寸	32.0x82.0x64.0 mm
  測試區域	6...12 mm
  光線類型	藍光/綠光/紅光
  LED組件符合IEC 62471	無限制組別
  接口	插接器, M12x1-S92
  開關輸出	PNP/NPN (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10…30 V
  開關頻率f，最大 (在Ue下)	30000 Hz
  環境溫度	-10…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• 產品組別	對比度傳感器
  調節器	鍵 (3x)
  調整方法	對比度 (開關點) 開關輸出PNP/NPN 亮/暗切換 時間功能開/關 出廠設置 (復位) 延遲時間 分段顯示開/關 學習，靜態/動態/手動 鍵盤鎖定關閉 分段顯示讀取方向 遲滯 (3檔)
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加特性	光學鏡片，可調整 (光射出0°/90°)，垂直光斑。
  附加文本	不得用尖銳的工具操縱按鍵。 附件單獨訂購。 更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：色帶卡，100 x 100，對比色黃色/白色和藍色/黑色，色帶側面接近，運動方向垂直于光斑長度。
  基本標準	IEC 60947-5-2
  時間功能	關閉延時 接通延時
  時間功能時長	0...100 ms
  輸入功能	與SET按鍵功能相同
  顯示	輸出功能 - LED黃色 就緒 - LED綠色 短路 - LED綠色，閃爍 時間功能激活 - LED綠色 按鍵激活 - LED綠色 PNP/NPN - LED綠色，閃爍 故障/短路 - 分段顯示 散射光量 - 分段顯示
  型號系列	型號系列67M
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24 V DC
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.0 V
  工作電壓UB，最大，DC [V]	30 V
  工作電壓UB，最小，DC [V]	10 V
  接通延時ton，最大值	0.017 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	30000 Hz
  開關輸出	PNP/NPN (1x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	35 mA
  余波，最大 (Ue的百分比)	8 %

• 機械特征

• 表面防護	已上漆
  插頭類型	M12x1-S92
  長度1	32.0 mm
  長度2	82.0 mm
  長度3	64.0 mm
  感應面材料	玻璃
  固定方式	螺栓M5
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，可轉動接口
  外殼材料	GD-Al

• 光學特征

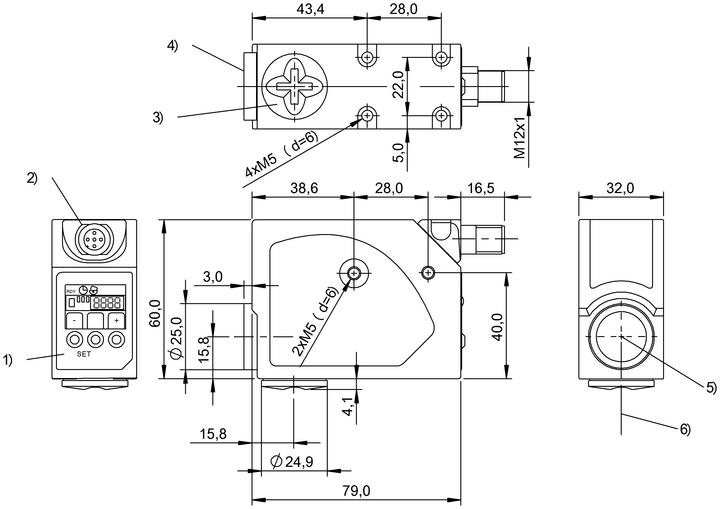

產品視圖

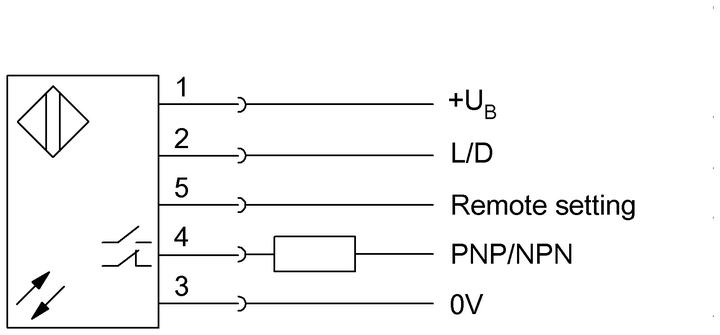

接線圖
