發光傳感器BLT0004

來源：未知    日期：2016/11/24    瀏覽量：次

• 產品組別	發光傳感器
  功能原理，光學	光敏傳感器，對焦
  型號系列	型號系列18KF
  結構	扁平式氣缸，光學，直頭
  尺寸	Ø18.0x81.5x14.0 mm
  測試區域	8...20 mm
  光線類型	紫外線
  接口	插接器, M12x1-S04
  開關輸出	PNP (2x)
  開關功能	NO-NC (針腳 4-2)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	1000 Hz
  環境溫度	-25…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	430 a
  產品組別	發光傳感器
  調節器	鍵 (1x)
  調整方法	學習模式，標準/精細 亮/暗切換 對比度 (開關點)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：熒光卡，87 x 56，顏色LOW，1號，軸向接近。 附件單獨訂購。 更多信息：參見操作手冊。 不得用尖銳的工具操縱按鍵。
  基本標準	IEC 60947-5-2
  顯示	就緒 - LED綠色 輸出功能 - LED黃色 故障 - LED紅色+GN，交替
  型號系列	型號系列18KF
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24,0 V
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.0 V
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.50 ms
  開關功能	NO-NC (針腳 4-2)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP (2x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	25 mA
  余波，最大 (Ue的百分比)	8 %

• 機械特征

• 插頭類型	M12x1-S04
  長度1	Ø18.0 mm
  長度2	81.5 mm
  長度3	14.0 mm
  感應面材料	PMMA
  固定方式	螺栓M3 螺母M18x1
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-25 °C
  結構	扁平式氣缸，光學，直頭
  擰緊力矩，最大	1.5 Nm
  外殼材料	PBT

• 光學特征

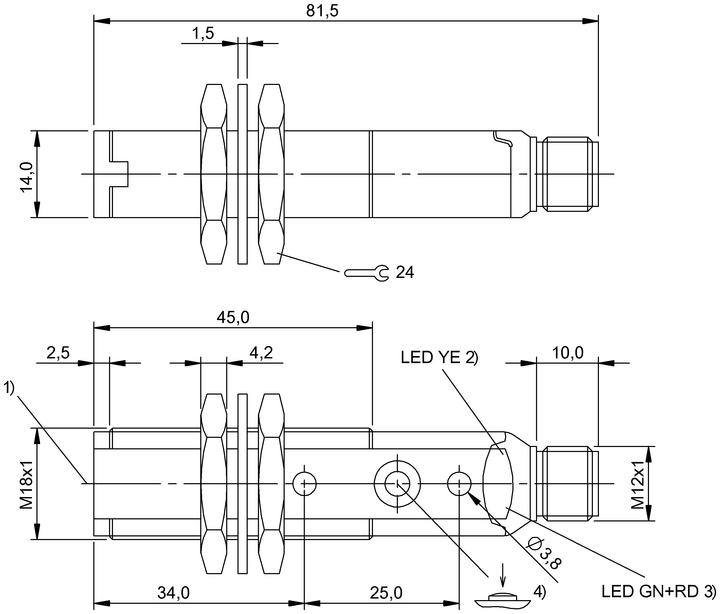

產品視圖

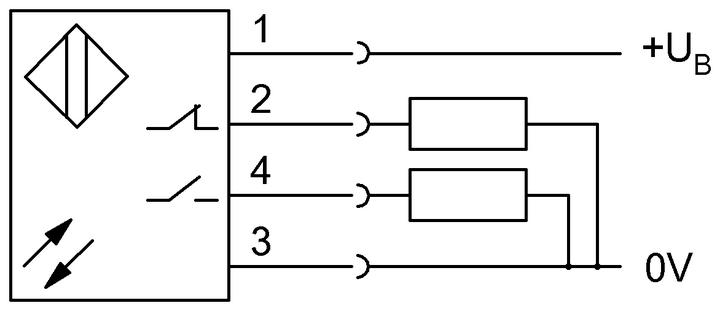

接線圖
