光學傳感器頭BOH0016

來源：未知    日期：2016/11/25    瀏覽量：次

• 產品組別	光學傳感器頭
  功能原理，光學	單向光柵，叉形
  型號系列	T64
  尺寸	10.0x10.0x34.0 mm
  叉頭寬度	用于軟管ø6.4 mm
  光線類型	紅外線，用于水檢測
  LED組件符合IEC 62471	無限制組別
  光學特點	因水而造成的光吸收
  接口	電纜及插接器, PUR, 0.20 m M8x1-S49F
  工作電壓	… V
  環境溫度	-10…60 °C
  防護等級符合IEC 60529	IP65
  基準基礎設備	BAE SA-OH-029-…

• 一般特征

• 產品組別	光學傳感器頭
  防護等級符合IEC 60529	IP65
  附加文本	軟管的光學特性及其壁厚都可能影響信號電平。 傳感器只能安裝在透明的上。 只有純凈水的光吸收率才最大。隨著液體中水含量的降低，光吸收率也將相應降低。 更多信息：參見操作手冊。
  基本標準	IEC 60947-5-2
  基準基礎設備	BAE SA-OH-029-…
  使用	帶放大器BAE SA-OH-…
  型號系列	T64
  許可/一致性	CE
  應用范圍	軟管型傳感器 水檢測

• 電氣特征

• 連接方式	電纜及插接器
  輸出信號	用于開關放大器

• 機械特征

• 表面防護	黑色陽極化
  插頭類型	M8x1-S49F
  叉頭寬度	用于軟管ø6.4 mm
  導線長度	0.20 m
  電纜護套材料	PUR
  電纜直徑D，最大	1.8 mm
  感應面材料	環氧化物
  高度 (較小一側)	10.0 mm
  固定方式	螺栓M3
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-10 °C
  寬度 (較長一側)	34.0 mm
  深度	10.0 mm
  外殼材料	鋁

• 光學特征

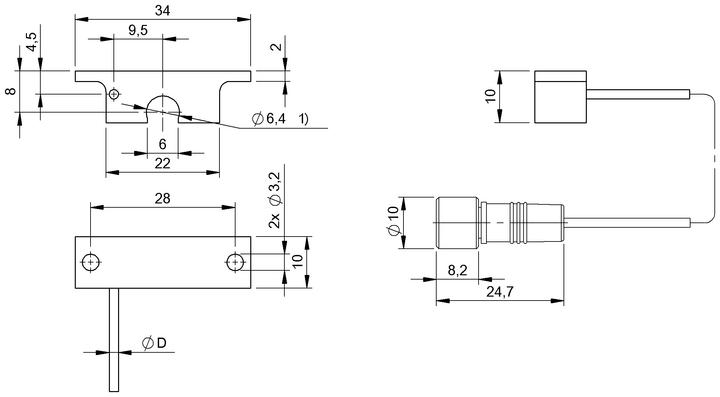

產品視圖
