光學傳感器頭BOH002M

來源：未知    日期：2016/11/25    瀏覽量：次

• 產品組別	光學傳感器頭
  功能原理，光學	單向光柵
  型號系列	R165
  尺寸	10.0x15.0x110.0 mm
  作用范圍Sn	Sn = 500 mm
  有效長度AL	AL = 80 mm
  最小零件，典型	1.5 mm
  光線類型	紅外線型
  LED組件符合IEC 62471	無限制組別
  光學特點	光帶
  接口	電纜及插接器, PUR, 1.00 m M8x1-S49F
  工作電壓	… V
  環境溫度	-10…55 °C
  防護等級符合IEC 60529	IP65
  基準基礎設備	BAE SA-OH-038-…

• 一般特征

• 產品組別	光學傳感器頭
  防護等級符合IEC 60529	IP65
  附加文本	目標對象 (測量板)：灰卡，200 x 200，側面接近 更多信息：參見操作手冊。
  基本標準	IEC 60947-5-2
  基準基礎設備	BAE SA-OH-038-…
  使用	帶放大器BAE SA-OH-…
  型號系列	R165
  許可/一致性	CE

• 電氣特征

• 連接方式	電纜及插接器
  輸出信號	用于模擬放大器

• 機械特征

• 表面防護	黑色陽極化
  插頭類型	M8x1-S49F
  促動區域Ro	0…500 mm
  導線長度	1.00 m
  電纜護套材料	PUR
  電纜直徑D，最大	1.8 mm
  分辨率	0.15 mm
  感應面材料	PMMA
  高度 (較小一側)	10.0 mm
  固定方式	螺栓M3
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  寬度 (較長一側)	110.0 mm
  深度	15.0 mm
  外殼材料	鋁
  真實開關距離Sr	500 mm
  重復精度	50 µm
  作用范圍Sn	Sn = 500 mm

• 光學特征

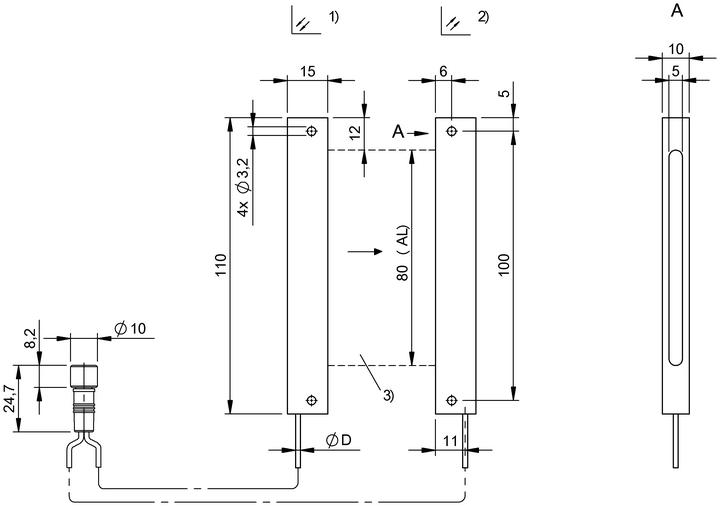

產品視圖
