光電傳感器BOS0003

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	光敏傳感器，能量型
  型號系列	型號系列08M
  結構	氣缸，光學，直頭
  尺寸	Ø8.0x50.0x mm
  作用范圍Sn	Sn = 55 mm
  光線類型	LED-紅光
  LED組件符合IEC 62471	無限制組別
  接口	電纜, PUR, 2.00 m
  開關輸出	PNP (1x)
  開關功能	常閉觸點
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	400 Hz
  環境溫度	-10…60 °C
  防護等級符合IEC 60529	IP67
  特殊特性	結構小巧

• 一般特征

• 產品組別	光電傳感器
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：灰卡，100 x 100， 90 %漫反射，軸向接近。 為避免與功率有關的故障，建議采用外部保護電路，如接地電容 (≥20nF) (參見“有關保護電路的提示”文檔號864234)。 更多信息：參見操作手冊。 附件單獨訂購。
  基本標準	IEC 60947-5-2
  顯示	極限區域 - LED黃色，閃爍 光線接收 - LED黃色
  型號系列	型號系列08M
  許可/一致性	cULus CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.5 V
  負荷電容，最大 (在Ue下)	0.10 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	1.25 ms
  開關功能	常閉觸點
  開關頻率f，最大 (在Ue下)	400 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	15 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 表面防護	鍍鎳
  長度1	Ø8.0 mm
  長度2	50.0 mm
  導體數	3
  導線長度	2.00 m
  導線截面	0.14 mm²
  電纜護套材料	PUR
  電纜直徑D，最大	3.0 mm
  感應面材料	PMMA
  固定方式	螺母M8x1
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-10 °C
  結構	氣缸，光學，直頭
  擰緊力矩，最大	1/4 Nm
  探測范圍Sd	0...55 mm
  外殼材料	黃銅
  真實開關距離Sr	55 mm
  最小開關距離	0 mm
  作用范圍Sn	Sn = 55 mm

• 光學特征

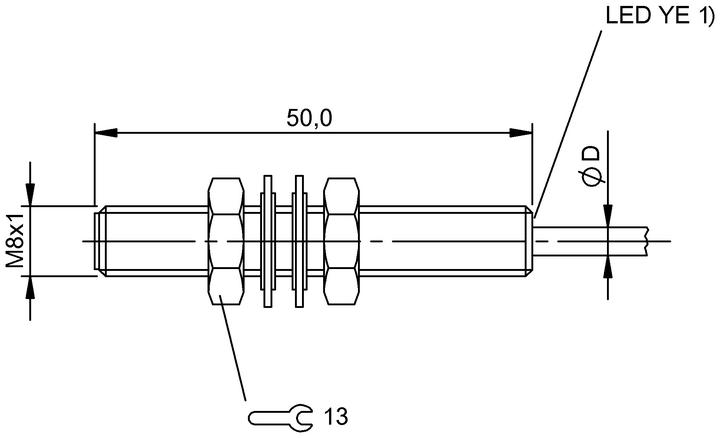

產品視圖

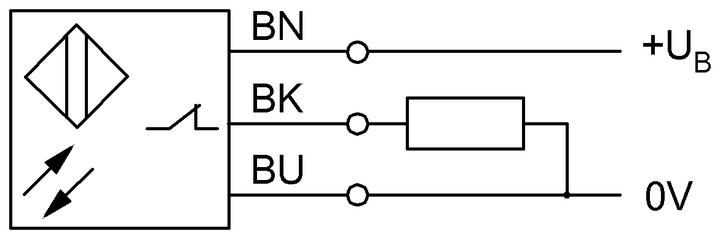

接線圖
