光電傳感器BOS000U

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	光敏傳感器，能量型
  型號系列	型號系列12M
  結構	氣缸，光學，直頭
  尺寸	Ø12.0x65.0x mm
  作用范圍Sn	Sn = 200 mm，可調式
  光線類型	紅外線型
  接口	電纜, PVC, 3.00 m
  開關輸出	PNP (1x)
  開關功能	常開觸點
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	200 Hz
  環境溫度	-5…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• 產品組別	光電傳感器
  調節器	電位計270° (1x)
  調整方法	開關距離 (Sn)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：灰卡，200 x 200， 90 %漫反射，軸向接近。 附件單獨訂購。
  基本標準	IEC 60947-5-2
  品牌	全球化
  顯示	輸出功能 - LED黃色
  型號系列	型號系列12M
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	200 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.5 V
  負荷電容，最大 (在Ue下)	1.00 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	2.50 ms
  開關功能	常開觸點
  開關頻率f，最大 (在Ue下)	200 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	20 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

• 表面防護	鍍鎳
  長度1	Ø12.0 mm
  長度2	65.0 mm
  導體數	3
  導線長度	3.00 m
  導線截面	0.34 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	4.6 mm
  感應面材料	PMMA
  固定方式	螺母M12x1
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-5 °C
  結構	氣缸，光學，直頭
  擰緊力矩，最大	15 Nm
  探測范圍Sd	0...200 mm
  外殼材料	黃銅
  真實開關距離Sr	200 mm
  最小開關距離	0 mm
  作用范圍Sn	Sn = 200 mm，可調式

• 光學特征

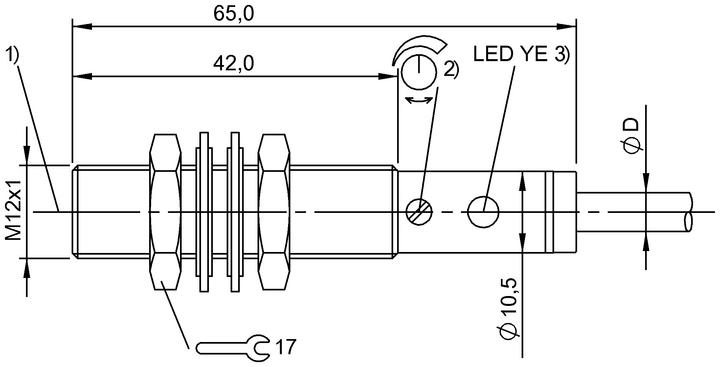

產品視圖

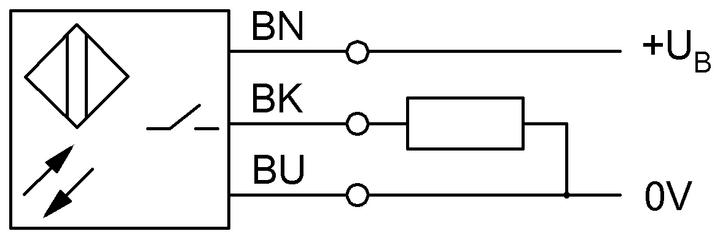

接線圖
