光電傳感器BOS0032

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	光敏傳感器，能量型
  型號系列	型號系列21M
  結構	六面體，可轉動接口
  尺寸	15.0x42.5x50.0 mm
  作用范圍Sn	Sn = 600 mm，可調式
  光線類型	激光-紅光
  激光等級符合IEC 60825-1	1
  接口	插接器, M12x1-S04
  開關輸出	PNP (2x)
  開關功能	常開觸點/常閉觸點 (針腳 4-2)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	2000 Hz
  環境溫度	-10…50 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	306 a
  產品組別	光電傳感器
  調節器	電位計270° (1x)
  調整方法	開關距離 (Sn)
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	基準對象 (測量板)：灰卡，200 x 200， 90 %漫反射，軸向接近。 在排除了過載后，傳感器將重新生效。 更多信息：參見操作手冊。 附件單獨訂購。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
  基本標準	IEC 60947-5-2
  顯示	輸出功能 - LED黃色 工作電壓 - LED綠色
  型號系列	型號系列21M
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.0 V
  負荷電容，最大 (在Ue下)	1.00 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.25 ms
  開關功能	常開觸點/常閉觸點 (針腳 4-2)
  開關頻率f，最大 (在Ue下)	2000 Hz
  開關輸出	PNP (2x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	35 mA
  余波，最大 (Ue的百分比)	8 %

• 機械特征

• 表面防護	粉末涂層
  插頭類型	M12x1-S04
  長度1	15.0 mm
  長度2	42.5 mm
  長度3	50.0 mm
  感應面材料	PMMA
  固定方式	螺栓M4
  環境溫度Ta，最大	50 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，可轉動接口
  探測范圍Sd	0...600 mm
  外殼材料	GD-Zn，鋁
  真實開關距離Sr	600 mm
  最小開關距離	0 mm
  作用范圍Sn	Sn = 600 mm，可調式

• 光學特征

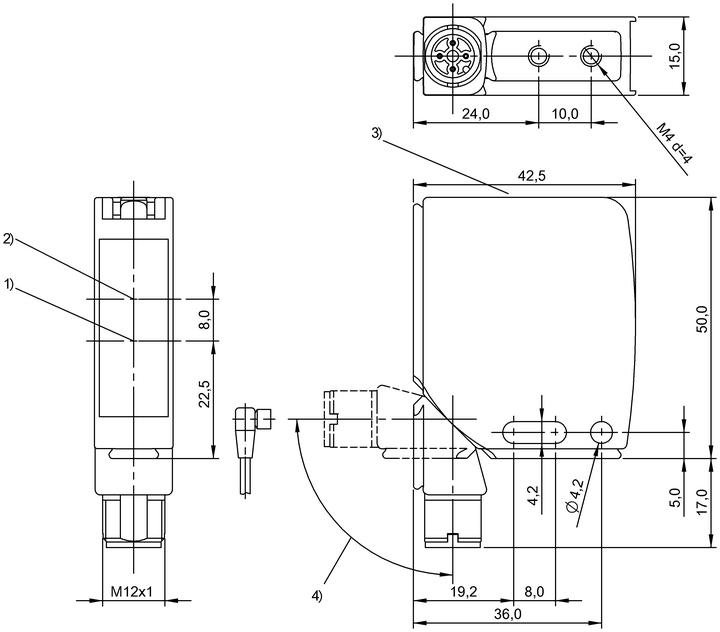

產品視圖

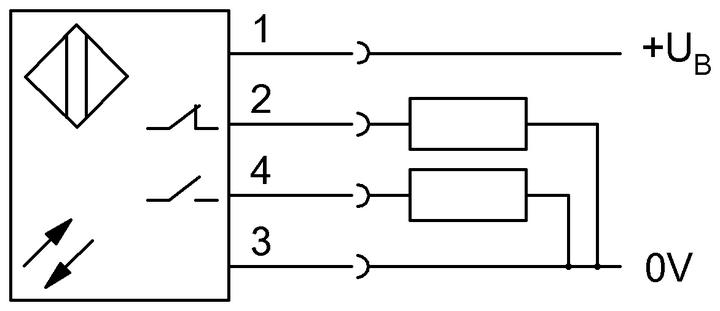

接線圖
