    光電傳感器BOS008K

    來源:未知    日期:2016/11/28    瀏覽量:



    • 關鍵特征

    • 產品組別 光電傳感器
      功能原理,光學 反射光柵
      型號系列 型號系列26K
      結構 六面體,可轉動接口
      尺寸 17.0x50.0x50.0 mm
      作用范圍Sn Sn = 6 m,可調式
      光線類型 激光-紅光
      激光等級符合IEC 60825-1 1
      光學特點 同軸光學鏡頭
      接口 插接器, M12x1-S04
      開關輸出 PNP (2x)
      開關功能 常開觸點/常閉觸點 (針腳 4-2)
      工作電壓 10.0…30.0 V
      開關頻率f,最大 (在Ue下) 2500 Hz
      環境溫度 -20…45 °C
      防護等級符合IEC 60529 IP67
      基準反射器 BOS R-22
    • 一般特征

    • Diagnostic Coverage 0 %
      Functional Safety No
      Mission Time 10 a
      MTTF (40°C) 20 a
      產品組別 光電傳感器
      調節器 電位計,2檔 (1x)
      調整方法 靈敏性 (Sn)
      短路保護
      反極性保護
      防護等級 II
      防護等級符合IEC 60529 IP67
      附加文本 偏振濾光鏡可防止因反光和發光件而造成開關控制出錯。
      僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時,應使用具有相應特性的R/C (CYJV2) 電纜。
      在排除了過載后,傳感器將重新生效。
      附件單獨訂購。
      更多信息:參見操作手冊。
      目標對象 (測量板):灰卡,200 x 200,90 %漫反射,側面接近,運動方向垂直于透鏡軸面。
      基本標準 IEC 60947-5-2
      基準反射器 BOS R-22
      顯示 穩定性 - LED綠色
      輸出功能 - LED黃色
      故障 - LED紅色
      開關距離 - 數字顯示
      型號系列 型號系列26K
      許可/一致性 CE
      cULus
    • 電氣特征

    • 測量工作電流Ie 200 mA
      測量工作電壓Ue DC 24.0 V
      測量絕緣電壓Ui 75 V DC
      電氣規格 DC,直流電壓
      電壓降Ud,最大 (在Ie下) 2.4 V
      工作電壓UB,最大,DC [V] 30.0 V
      工作電壓UB,最小,DC [V] 10.0 V
      接通延時ton,最大值 0.20 ms
      開關功能 常開觸點/常閉觸點 (針腳 4-2)
      開關頻率f,最大 (在Ue下) 2500 Hz
      開關輸出 PNP (2x)
      連接方式 插接器
      無功電流,最大Io,在Ue下 40 mA
      余波,最大 (Ue的百分比) 10 %
    • 機械特征

    • 插頭類型 M12x1-S04
      長度1 17.0 mm
      長度2 50.0 mm
      長度3 50.0 mm
      促動區域Ro 0...6 m
      感應面材料 PMMA
      固定方式 螺栓M4
      環境溫度Ta,最大 45 °C
      環境溫度Ta,最小 -20 °C
      結構 六面體,可轉動接口
      外殼材料 ABS
      真實開關距離Sr 6000 mm
      作用范圍Sn Sn = 6 m,可調式
    • 光學特征

    • 〔中等功率Po,最大 < 390 µW (IEC 60825-1)
      功能原理,光學 反射光柵
      光線類型 激光-紅光
      光學特點 同軸光學鏡頭
      激光等級符合IEC 60825-1 1
      開關功能,光學 NO暗電路 - NC明電路
      偏振過濾器
      外部光線,最大 3000 Lux
      軸長度 670 nm

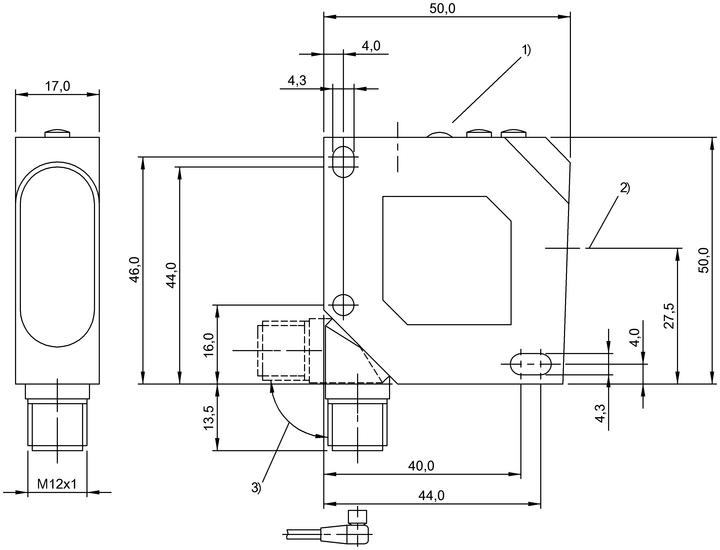

    產品視圖

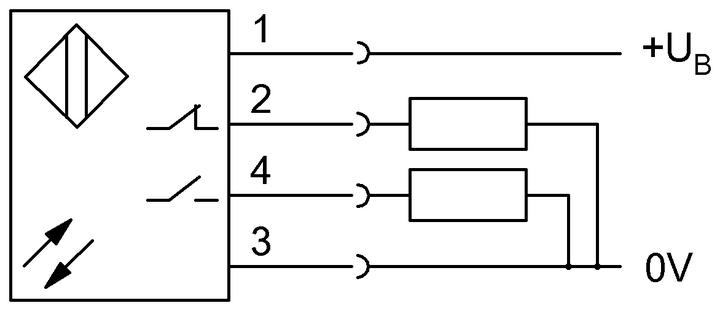

    接線圖
