光電傳感器BOS00AU

來源：未知    日期：2016/11/29    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	發射器
  型號系列	型號系列18MR
  結構	氣缸，光學，90°
  尺寸	20.0x33.7x85.0 mm
  作用范圍Sn	Sn = 50 m，可調式
  光線類型	激光-紅光
  激光等級符合IEC 60825-1	2
  接口	插接器, M12x1-S04
  工作電壓	10.0…30.0 V
  環境溫度	-10…50 °C
  防護等級符合IEC 60529	IP65
  基準接收器	BLE 18MR-..-1LT-..

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	15 a
  產品組別	光電傳感器
  調節器	調節螺母 (1x)
  調整方法	焦距
  反極性保護	是
  防護等級符合IEC 60529	IP65
  附加文本	對焦工具包含在供貨范圍內，其他附件需單獨訂購。 更多信息：參見操作手冊。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
  基本標準	IEC 60947-5-2
  基準接收器	BLE 18MR-..-1LT-..
  型號系列	型號系列18MR
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  連接方式	插接器
  無功電流，最大Io，在Ue下	10 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

• 表面防護	鍍鎳
  插頭類型	M12x1-S04
  長度1	20.0 mm
  長度2	33.7 mm
  長度3	85.0 mm
  促動區域Ro	0...50 m
  感應面材料	玻璃
  固定方式	螺母M18x1
  環境溫度Ta，最大	50 °C
  環境溫度Ta，最小	-10 °C
  結構	氣缸，光學，90°
  外殼材料	黃銅
  作用范圍Sn	Sn = 50 m，可調式

• 光學特征

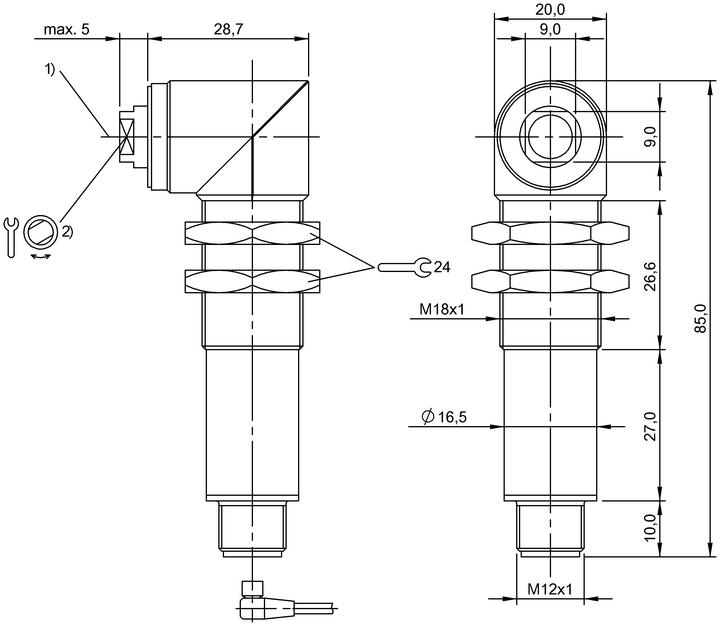

產品視圖

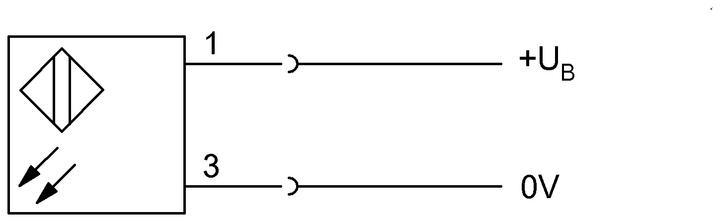

接線圖
