光電傳感器BOS00CK

來源：未知    日期：2016/11/29    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	接收器
  型號系列	型號系列18KF
  結構	扁平式氣缸，光學，直頭
  尺寸	Ø18.0x81.5x14.0 mm
  作用范圍Sn	Sn = 20 m，可調式
  光線類型	紅外線型
  接口	插接器, M12x1-S04
  開關輸出	PNP (2x)
  開關功能	常開觸點/常閉觸點 (針腳 4-2)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	250 Hz
  環境溫度	-25…55 °C
  防護等級符合IEC 60529	IP67
  基準發射器	BLS 18KF-XX-1P-..

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	455 a
  產品組別	光電傳感器
  調節器	電位計270° (1x)
  調整方法	靈敏性 (Sn)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	在排除了過載后，傳感器將重新生效。 更多信息：參見操作手冊。 附件單獨訂購。 目標對象 (測量板)：灰卡，200 x 200，側面接近
  基本標準	IEC 60947-5-2
  基準發射器	BLS 18KF-XX-1P-..
  品牌	全球化
  顯示	穩定性 - LED綠色 輸出功能 - LED黃色
  型號系列	型號系列18KF
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.0 V
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	2.00 ms
  開關功能	常開觸點/常閉觸點 (針腳 4-2)
  開關頻率f，最大 (在Ue下)	250 Hz
  開關輸出	PNP (2x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	8 %

• 機械特征

• 插頭類型	M12x1-S04
  長度1	Ø18.0 mm
  長度2	81.5 mm
  長度3	14.0 mm
  促動區域Ro	0...20 m
  感應面材料	PMMA
  固定方式	螺母M18x1 螺栓M3
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-25 °C
  結構	扁平式氣缸，光學，直頭
  擰緊力矩，最大	1.5 Nm
  外殼材料	PBT
  真實開關距離Sr	20000 mm
  作用范圍Sn	Sn = 20 m，可調式

• 光學特征

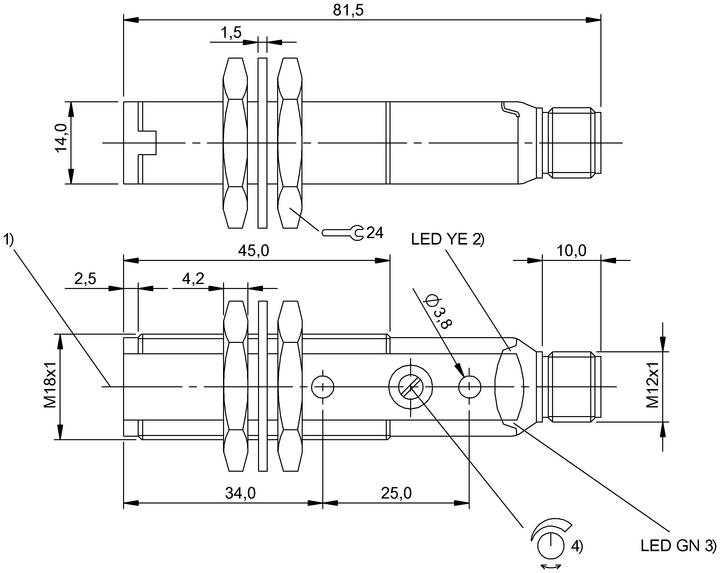

產品視圖

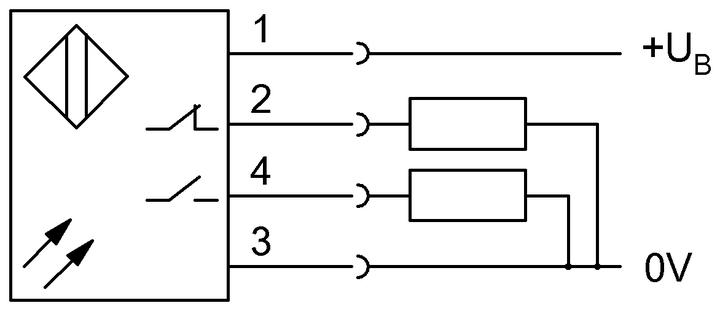

接線圖
