光電傳感器BOS00E7

來源：未知    日期：2016/11/29    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	發射器
  型號系列	型號系列15K
  結構	六面體，90°接口
  尺寸	13.0x29.0x59.5 mm
  作用范圍Sn	Sn = 5 m，可調式
  光線類型	紅外線型
  接口	插接器, M8x1-S75
  工作電壓	10.0…30.0 V
  環境溫度	-15…55 °C
  防護等級符合IEC 60529	IP66
  基準接收器	BLE 15K-R-F5-..

• 一般特征

• 產品組別	光電傳感器
  反極性保護	是
  防護等級符合IEC 60529	IP66
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。
  基本標準	IEC 60947-5-2
  基準接收器	BLE 15K-R-F5-..
  輸入功能	測試 (發射器關閉)
  顯示	工作電壓 - LED紅色
  型號系列	型號系列15K
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  連接方式	插接器
  無功電流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	8 %

• 機械特征

• 插頭類型	M8x1-S75
  長度1	13.0 mm
  長度2	29.0 mm
  長度3	59.5 mm
  促動區域Ro	0...5 m
  感應面材料	PMMA
  固定方式	螺栓M3
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-15 °C
  結構	六面體，90°接口
  外殼材料	ABS
  作用范圍Sn	Sn = 5 m，可調式

• 光學特征

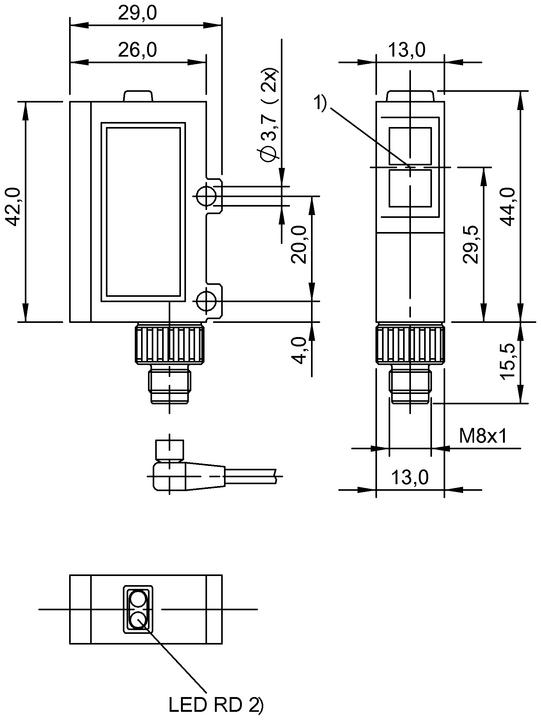

產品視圖

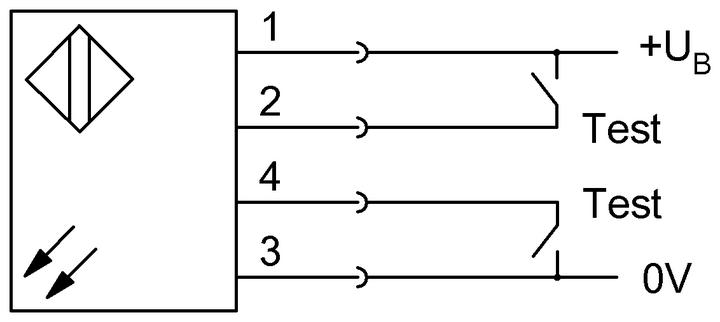

接線圖
