磁性長度測量系統BML003L

來源：未知    日期：2016/11/30    瀏覽量：次

---

    關鍵特征

    接口    電纜, PUR, 2.0 m
    工作電壓    10.00…30.00 V
    輸出信號    數字A/B信號，HTL
    結構    型號系列S1C
    電極寬度    5 mm
    基準信號    無基準信號
    許可/一致性    CE
    cURus

    一般特征

    Diagnostic Coverage    0 %
    Functional Safety    No
    Mission Time    0 a
    MTTF (40°C)    751 a
    測量原理    增量式測量系統
    產品組別    磁性長度測量系統
    反極性保護    是
    防護等級符合IEC 60529    IP67
    附加特性3    Real-time capable
    內插因子    50
    許可/一致性    CE
    cURus
    應用范圍    直線/旋轉運動

    電氣特征

    差值信號    No
    超壓保護    否
    工作電壓UB，最大，DC [V]    30.00 V
    工作電壓UB，最小，DC [V]    10.00 V
    耗電量 (24 V DC)    <40 mA
    接口    數字接口
    連接方式    電纜
    輸出信號    數字A/B信號，HTL
    線性偏差，最大    ± 50 µm (距離0.01–0.2 mm)
    信號序列    A before B = rising

    機械特征

    EN55016-2-3 (輻射)    工業區和住宅區
    EN60068-2-27 (沖擊)    100 g/6 ms
    EN60068-2-29 (持續沖擊)    100 g/2 ms
    EN60068-2-6 (振動)    12 g，10…2000 Hz
    EN61000-4-2 (ESD)    嚴重級別3
    EN61000-4-3 (RFI)    嚴重級別3
    EN61000-4-4 (爆裂)    嚴重級別3
    EN61000-4-5 (浪涌)    嚴重級別2
    EN61000-4-6 (HF場)    嚴重級別3
    EN61000-4-8 (磁場)    嚴重級別4
    邊距，最小    10.00 µs
    倉儲溫度，最低    -30 °C
    倉儲溫度，最高    85 °C
    測量長度，最大    無限
    導體數    4
    導線長度    2.0 m
    導線截面    0.14 mm²
    電極寬度    5 mm
    電纜/插頭出線    軸向
    電纜護套材料    PUR
    電纜溫度，最大 (固定)    80 °C
    電纜溫度，最小 (固定)    -25 °C
    電纜直徑，最大    5.60 mm
    電纜直徑，最下    5.30 mm
    分辨率    100 µm (邊距A/B)
    固定方式    通孔3.5 mm
    環境溫度Ta，最大    80 °C
    環境溫度Ta，最小    -20 °C
    基準信號    無基準信號
    結構    型號系列S1C
    耐火    IEC 60332/2
    外殼材料    PBT
    外殼幾何形狀 (B x H x L)     10x25x35
    彎曲半徑，多次    ≥ 15 x cable diameter
    彎曲半徑，一次    ≥ 7.5 x cable diameter
    溫度系數，用于整個系統    10,5 ppm/K
    限位開關    No end switch
    運行方向    Lengthwise to tape
    運行速度，最大    8.000 m/s
    至測量頭的距離，最大    2.00 mm
    至測量頭的距離，最小[mm]    0.01 mm

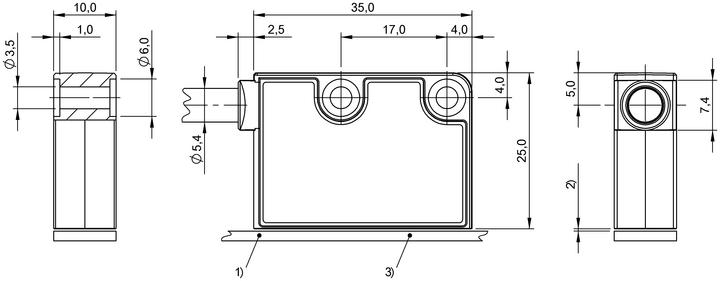

產品視圖


接線圖
