磁性長度測量系統BML05YY
來源：未知 日期：2016/12/23 瀏覽量：次
-
接口 插接器, M12 工作電壓 … V 輸出信號 SSI 結構 型號系列S1G 電極寬度 2 mm 基準信號 無基準信號 許可/一致性 CE
cURus
-
一般特征
-
Diagnostic Coverage 0 % Functional Safety No Mission Time 0 a MTTF (40°C) 93 a 測量原理 絕對測量系統 產品組別 磁性長度測量系統 反極性保護 否 防護等級符合IEC 60529 IP67 (帶插接器) 功能顯示 綠色 = 運行準備就緒
紅色 = 故障
橙色 = 警告內插因子 2,000 許可/一致性 CE
cURus應用范圍 直線/旋轉運動
-
電氣特征
-
SSI-Daten 1 x 錯誤位
3 x零位
28 x 序號SSI節拍頻率，最大 1.3 MHz SSI節拍頻率，最小 0.07 MHz StartSet 10…28 V to GND > 0.5 s 超壓保護 否 遲滯H，最大 ≤ 2 µm 工作電壓UB DC 4.75 V - 5.25 V
10 V - 28 V耗電 < 1.5 W (without load) 耗電量 (24 V DC) <70 mA 耗電量 (5 V DC) <220 mA 計數方向 上升 接通延遲 < 1000 ms 連接方式 插接器 耐電壓 (GND – 外殼) 500 V DC 輸出代碼 灰色 輸出信號 SSI 輸入端 Startset 10...28V/>0.5s
Clock RS422，差值信號外部磁場，運行中 < 1mT (no influence) 外部磁場，最大 < 30 mT (no damage) 位數 32位 線性偏差，傳感器頭，最大 ±2 µm 線性偏差，最大 ± 20 µm (帶BML-M02-A55..)
-
機械特征
-
EN55016-2-3 (輻射) 工業區和住宅區 EN60068-2-27 (沖擊) 100 g/6 ms EN60068-2-29 (持續沖擊) 100 g/2 ms EN60068-2-6 (振動) 20 g，10…2000 Hz EN60068-2-64 (雜音) 20g，5…2000 Hz EN61000-4-2 (ESD) 嚴重級別4 EN61000-4-3 (RFI) 嚴重級別3 EN61000-4-4 (爆裂) 嚴重級別3 EN61000-4-5 (浪涌) 嚴重級別2 EN61000-4-6 (HF場) 嚴重級別3 EN61000-4-8 (磁場) 嚴重級別5 倉儲溫度，最低 -25 °C 倉儲溫度，最高 85 °C 側傾 ≤ ±0.5° 測量長度，最大 48 m 插頭類型 M12 電極寬度 2 mm 電極數 12 電纜/插頭出線 軸向 分辨率 1 µm 固定方式 通孔4.3 mm 海拔情況 max. 2000 m 橫擺 ≤ ±0.2° 橫向補償 (Y) ± 0.5 mm 環境溫度Ta，最大 70 °C 環境溫度Ta，最小 -20 °C 基準信號 無基準信號 間距 ≤ ± 0.5° 結構 型號系列S1G 空氣濕度 ≤ 90 % rF，不允許凝結 切向補償 (X) ≤ ± 0.5 mm 外殼材料 壓鑄鋅
鍍鎳和鍍鉻外殼幾何形狀 (B x H x L) 16x18.5x80 溫度系數，用于整個系統 10,5 ppm/K 運行方向 Lengthwise to tape 運行速度，最大 5.000 m/s 直徑，最小 500 mm 至測量頭的距離，最大 0.80 mm 至測量頭的距離，最小[mm] 0.20 mm 至磁帶的最佳距離 (Z) 0.4 mm 重復精度 < 1µm

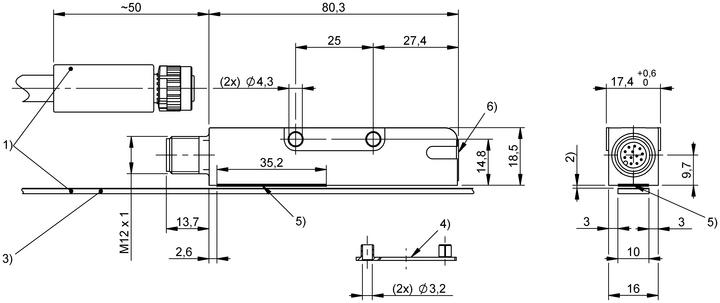

產品視圖

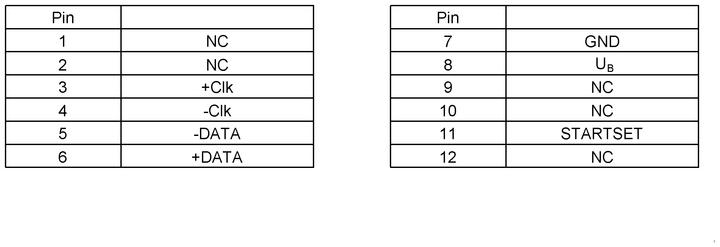

接線圖
