磁感位移傳感器BIL0003

來源：未知    日期：2016/12/08    瀏覽量：次

• 接口	插接器, M08x1
  工作范圍Sa，最小[mm]	0.00 mm
  工作范圍Sa，最大	60.00 mm
  輸出電壓，在Sl最小值的條件下	0.0 V
  輸出電壓，在Sl最大值的條件下	10.0 V
  輸出電流，在Sl最小值的條件下	4.0 mA
  輸出電流，在Sl最大值的條件下	20.0 mA
  測量速度，最大	5 m/s

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	290 a
  產品組別	磁感位移傳感器
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	Se = 測量點 (定位槽)。 規范僅適用于采用所建議位置傳感器的情況： 位置傳感器BIL 000-MH-A，D = 2 mm 位置傳感器BIL 001-MH-A，D = 1 mm 位置傳感器軸垂直于感應面。 其他位置傳感器請垂詢。 特征值只能在規定的工作范圍Sa內，在距離D之內，適用于相應的位置傳感器。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。可向巴魯夫訂購合適的插接器。 負載電阻RL最大值適用于Ub至少16V的情況。
  工作電壓顯示	否
  基本標準	BWN PR 44 IEC 60947-5-7 IEC 60947-5-2
  品牌	SMARTSENS
  位置傳感器，超出 區域	No
  位置傳感器，位于 區域	No
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 DC
  測量頻率，電源	DC
  電氣規格	DC，直流電壓
  負載電阻RL，最大	500 Ohm
  負載電阻RL，最小	2000 Ohm
  工作電壓UB，最大，DC (Ua)	30.0 V
  工作電壓UB，最小，DC (Ua)	15.0 V
  極限頻率-3dB	1500 Hz
  開關輸出	PNP/模擬
  連接方式	插接器
  輸出電流，在Se下	12.0 mA
  輸出電流，在Sl最大值的條件下	20.0 mA
  輸出電流，在Sl最小值的條件下	4.0 mA
  輸出電壓，在Se下	5.0 V
  輸出電壓，在Sl最大值的條件下	10.0 V
  輸出電壓，在Sl最小值的條件下	0.0 V
  無功電流，最大Io，在Ue下	30.0 mA
  線性錯誤，最大	±0.6 mm
  線性區域Sl，最大	55.00 mm
  線性區域Sl，最小[mm]	5.00 mm
  余波，最大 (Ue的百分比)	10 %

• 機械特征

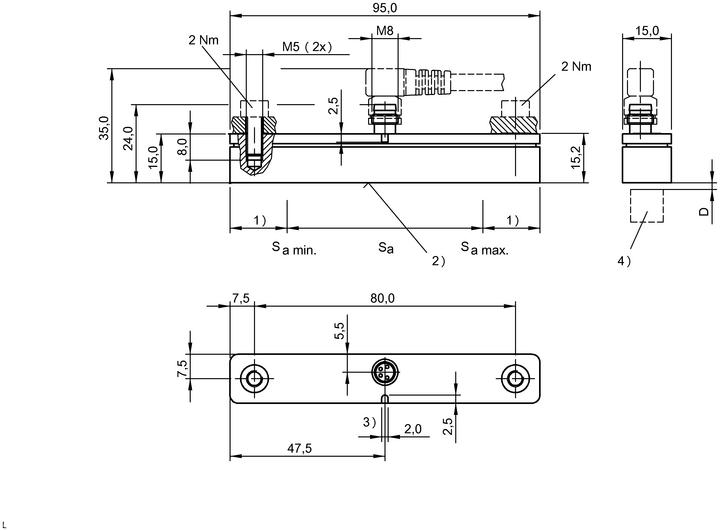

產品視圖

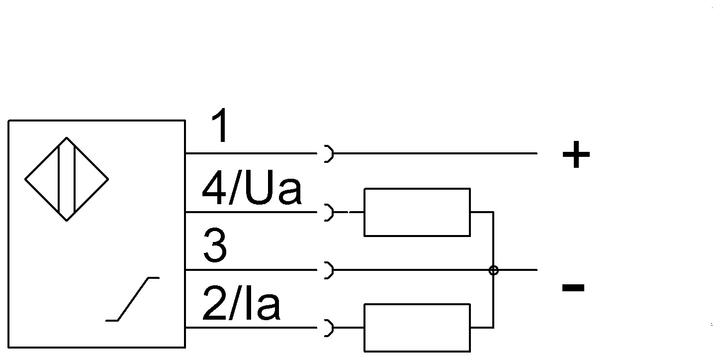

接線圖
