感應式定位系統BIP0007
來源：未知 日期：2016/12/12 瀏覽量：次
-
接口 IO-Link 接口 電纜, PUR, 2.0 m 工作范圍Sa，最小[mm] 0.00 mm 工作范圍Sa，最大 14.00 mm 工作電壓 18.00…30.00 V
-
一般特征
-
Diagnostic Coverage 0 % Functional Safety No Mission Time 20 a MTTF (40°C) 200 a 產品組別 感應式定位系統 短路保護 是 反極性保護 是 防護等級符合IEC 60529 IP67 附加文本 請注意操作手冊。
規格適用于所建議的位置傳感器 BAM TG-XE-001D = 2 mm BAM TG-XE-002 D = 2 mm工作電壓顯示 否 基本標準 BWN PR44
IEC 60947-5-2
IEC 60947-5-7
-
電氣特征
-
測量工作電壓Ue DC 24.00 V 測量絕緣電壓Ui 75V DC 測量頻率，電源 DC 測量值，在SI最大的情況下 >1017 測量值，在SI最小的情況下 <5 傳輸率 38.4 kBaud (COM2) 工作電壓UB，最大，DC [V] 30.00 V 工作電壓UB，最小，DC [V] 18.00 V 規范 V1.0 連接方式 電纜 無功電流，最大Io，在Ue下 20.00 mA 線性錯誤，最大 ±250 µm 線性區域Sl，最大 14.00 mm 線性區域Sl，最小[mm] 0.00 mm 余波，最大 (Ue的百分比) 10 % 診斷 否
-
機械特征
-
測量距離Se 7.00 mm 導體數 3 導線長度 2.0 m 導線截面 0.14 mm² 電纜護套材料 PUR 電纜直徑D，最大 3.0 mm 感應面材料 PA 工作范圍Sa，最大 14.00 mm 工作范圍Sa，最小[mm] 0.00 mm 環境溫度Ta，最大 70 °C 環境溫度Ta，最小 -25 °C 擰緊力矩，最大 0.5 Nm 外殼材料 PA 溫度漂移，最大，從最終值 ±3 % 校準顯示 是 重復R，最終電阻，最大 0.5 % 重復精度，按照BWN ±80 µm 最佳工作溫度，最低 10 °C 最佳工作溫度，最高 50 °C

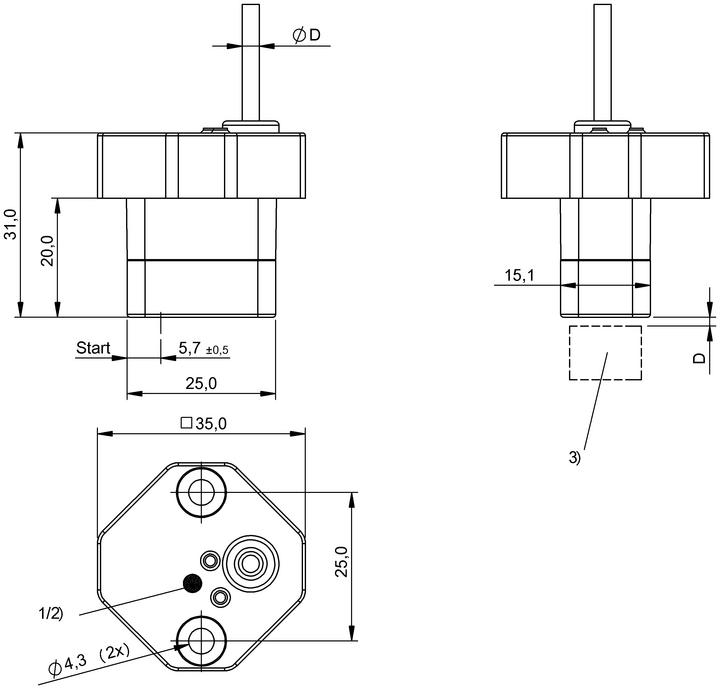

產品視圖

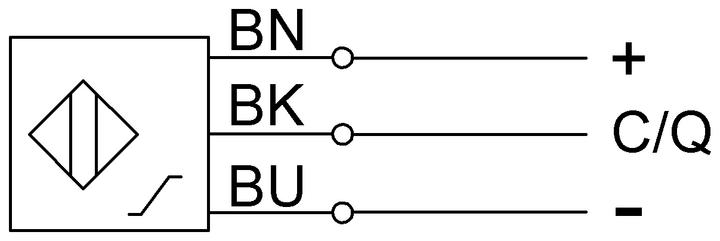

接線圖
