感應式定位系統BIP000L

來源：未知    日期：2016/12/29    瀏覽量：次

• 接口	插接器, M12x1-S04
  工作范圍Sa，最小[mm]	0.00 mm
  工作范圍Sa，最大	30.00 mm
  工作電壓	15.00…30.00 V
  許可/一致性	CE

• 一般特征

• 產品組別	感應式定位系統
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	請注意操作手冊。 Specification applies to recommended position encoder BAM TG-XE-018 D = 2 mm
  工作電壓顯示	否
  基本標準	BWN PR59 IEC 60947-5-2 IEC 60947-5-7 BWN PR44
  許可/一致性	CE

• 電氣特征

• 測量工作電壓Ue DC	24.00 V
  測量絕緣電壓Ui	75V DC
  測量頻率，電源	DC
  負載電阻RL，最小	2000 Ohm
  工作電壓UB，最大，DC [V]	30.00 V
  工作電壓UB，最小，DC [V]	15.00 V
  連接方式	插接器
  上升U	0.33 V/mm
  輸出電壓，在Se下	5.00 V
  輸出電壓，在Sl最大值的條件下	10.00 V
  輸出電壓，在Sl最小值的條件下	0.00 V
  無功電流，最大Io，在Ue下	20.00 mA
  線性錯誤，典型	±300 µm
  線性錯誤，最大	±500 µm
  線性區域Sl，最大	30.00 mm
  線性區域Sl，最小[mm]	0.00 mm
  余波，最大 (Ue的百分比)	10 %

• 機械特征

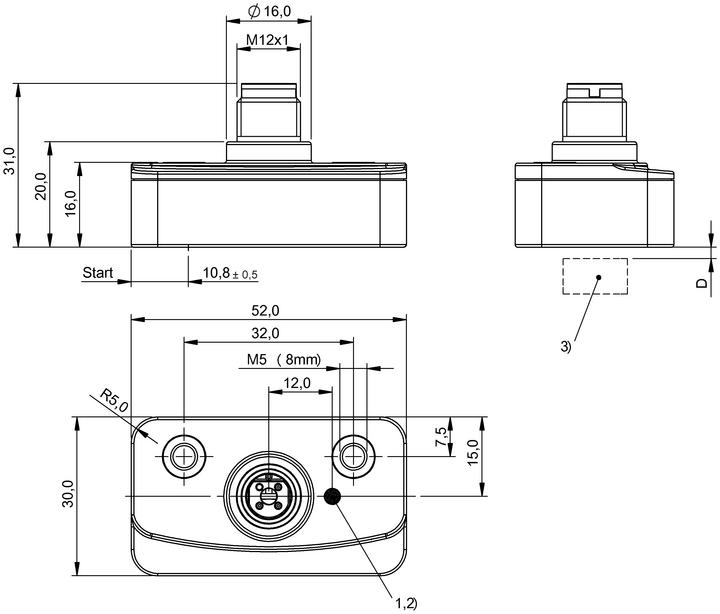

產品視圖

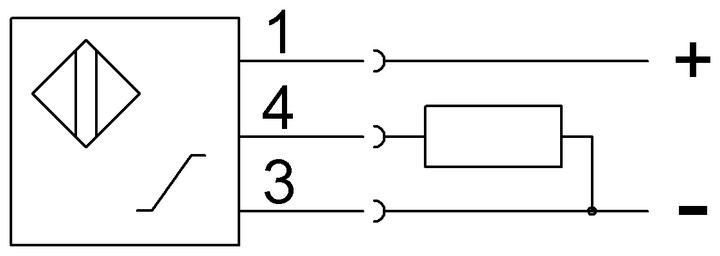

接線圖
