感應式距離傳感器BAW000J

來源：未知    日期：2016/11/30    瀏覽量：次

---

關鍵特征

    尺寸    D06.5
    接口    電纜, PUR, 3.00 m
    開關輸出    PNP/模擬+溫度輸出
    線性區域Sl，最小[mm]    0.50 mm
    線性區域Sl，最大    2.00 mm
    輸出電壓，在Sl最小值的條件下    0.00 V
    輸出電壓，在Sl最大值的條件下    10.00 V
    特殊特性    溫度輸出
    不銹鋼

    一般特征

    Diagnostic Coverage    0 %
    Functional Safety    No
    Mission Time    20 a
    MTTF (40°C)    640 a
    產品組別    感應式距離傳感器
    短路保護    否
    反極性保護    否
    防護等級符合IEC 60529    IP67
    附加文本    EMV：需要外部保護電路，參見EMV保護電路說明825345。
    數值是針對St 37的軸向接近的情況。其他材料需采用修正系數。
    規定的參數適用于溫度范圍 +10…+60 °C。功能在-10…+10 °C和+60…+70 °C的范圍內，同樣能得到保證。
    工作電壓顯示    否
    基本標準    IEC 60947-5-7
    IEC 60947-5-2
    BWN PR44
    許可/一致性    CE
    EAC

    電氣特征

    測量工作電壓Ue DC    24.00 V
    測量絕緣電壓Ui    75 DC
    測量頻率，電源    DC
    電氣規格    DC，直流電壓
    負載電阻RL，最小    5000 Ohm
    工作電壓UB，最大，DC [V]    26.40 V
    工作電壓UB，最小，DC [V]    21.60 V
    極限頻率-3dB    1000 Hz
    開關功能    接近時電壓下降
    開關輸出    PNP/模擬+溫度輸出
    連接方式    電纜
    上升U    6.67 V/mm
    輸出電壓，在Se下    5.00 V
    輸出電壓，在Sl最大值的條件下    10.00 V
    輸出電壓，在Sl最小值的條件下    0.00 V
    溫度輸出    是
    無功電流，最大Io，在Ue下    15.0 mA
    線性錯誤，最大    ±45 µm
    線性區域Sl，最大    2.00 mm
    線性區域Sl，最小[mm]    0.50 mm
    余波，最大 (Ue的百分比)    10 %

    機械特征

    測量距離Se    1.25 mm
    測量速度，最大    10.0 m/s
    導體數    4
    導線長度    3.00 m
    導線截面    0.14 mm²
    電纜護套材料    PUR
    電纜直徑D，最大    3.5 mm
    反應時間    1.0 ms
    感應面材料    PBT
    環境溫度Ta，最大    60 °C
    環境溫度Ta，最小    10 °C
    機械安裝條件    齊平
    深度    30.5 mm
    外殼材料    1.4034
    溫度漂移，典型    -9 mV/K
    溫度漂移，最大，從最終值    ±5.0 %
    校準顯示    否
    直徑d1    D06.5
    重復R，最終電阻，最大    3.0 %
    重復精度，按照BWN    ±10.0 µm
    最佳工作溫度，最低    10 °C
    最佳工作溫度，最高    50 °C

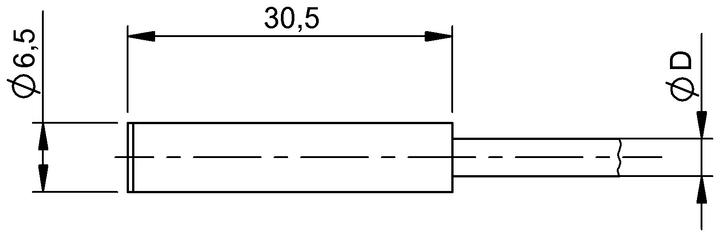

產品視圖

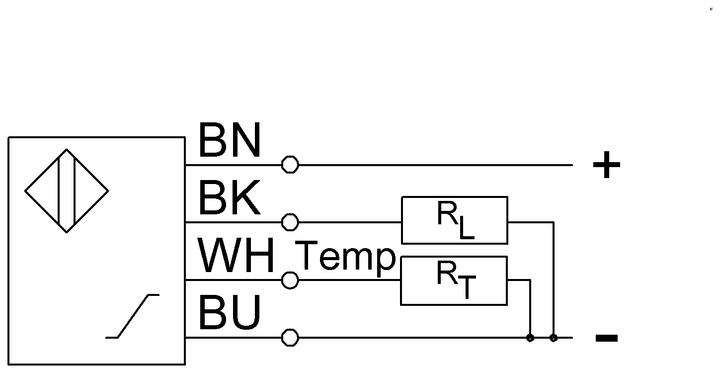

接線圖
