感應式距離傳感器BAW0011

來源：未知    日期：2017/01/06    瀏覽量：次

• 尺寸	M12x1.0
  接口	電纜, PUR, 1.00 m
  開關輸出	PNP/模擬+溫度輸出
  線性區域Sl，最小[mm]	1.00 mm
  線性區域Sl，最大	5.00 mm
  輸出電壓，在Sl最小值的條件下	0.00 V
  輸出電壓，在Sl最大值的條件下	10.00 V
  特殊特性	溫度輸出

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	20 a
  MTTF (40°C)	640 a
  產品組別	感應式距離傳感器
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	數值是針對St 37的軸向接近的情況。其他材料需采用修正系數。 規定的參數適用于溫度范圍0…+60 °C。在-10…0 °C和+60…+70 °C的范圍內，同樣能保證功能正常。
  工作電壓顯示	否
  基本標準	BWN PR44 IEC 60947-5-7 IEC 60947-5-2
  許可/一致性	CE cULus EAC

• 電氣特征

• 測量工作電壓Ue DC	24.00 V
  測量絕緣電壓Ui	75 DC
  測量頻率，電源	DC
  電氣規格	DC，直流電壓
  負載電阻RL，最小	2000 Ohm
  工作電壓UB，最大，DC [V]	30.00 V
  工作電壓UB，最小，DC [V]	15.00 V
  極限頻率-3dB	1000 Hz
  開關功能	接近時電壓下降
  開關輸出	PNP/模擬+溫度輸出
  連接方式	電纜
  上升U	2.50 V/mm
  輸出電壓，在Se下	5.00 V
  輸出電壓，在Sl最大值的條件下	10.00 V
  輸出電壓，在Sl最小值的條件下	0.00 V
  溫度輸出	是
  無功電流，最大Io，在Ue下	10.0 mA
  線性錯誤，最大	±160 µm
  線性區域Sl，最大	5.00 mm
  線性區域Sl，最小[mm]	1.00 mm
  余波，最大 (Ue的百分比)	15 %

• 機械特征

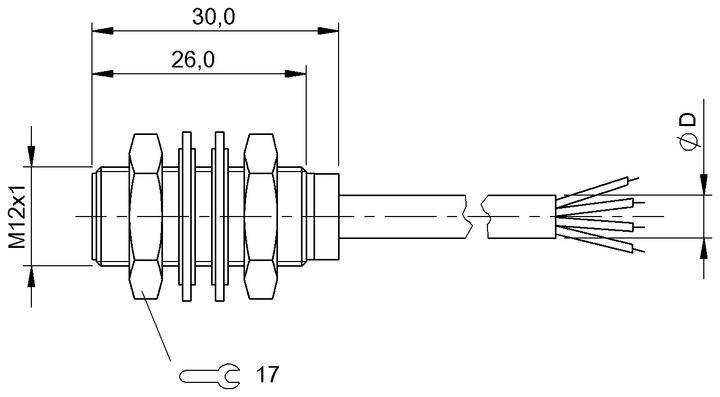

產品視圖

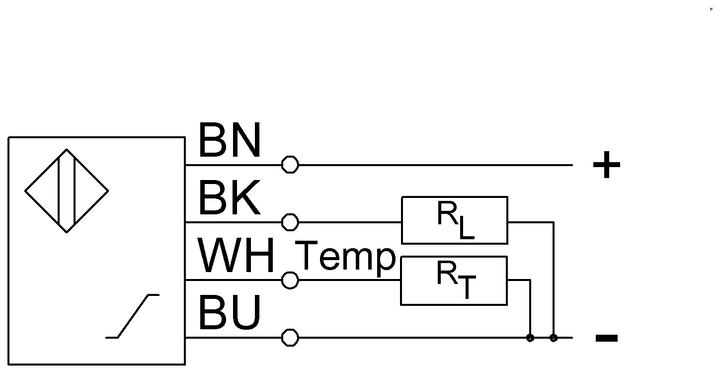

接線圖
