光電距離傳感器BOD0007

來源：未知    日期：2016/12/12    瀏覽量：次

• 型號系列	型號系列26K
  結構	六面體，可轉動接口
  接口	插接器, M12x1-S92
  工作范圍	30...100 mm，可調
  分辨率	0.1 %，(Wh-Wl)
  開關頻率f，最大 (在Ue下)	1000 Hz
  值域，模擬	4...20 mA
  工作電壓	18.0…30.0 V
  光線類型	激光-紅光
  環境溫度	-10…60 °C
  許可/一致性	CE cULus

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	9 a
  產品組別	光電距離傳感器
  調節器	鍵 (2x)
  調整方法	開關距離，2個值 工作范圍 出廠設置 (復位) 中間值模式關/4ms/40ms 亮/暗切換
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
  基本標準	IEC 60947-5-2，IEC 60947-5-7
  輸入功能	鍵盤鎖定 發射器接通/關閉
  顯示	輸出功能 - LED黃色 穩定性 - LED綠色 輔助功能激活 - LED綠色 出廠設置激活 - LED綠色 就緒 - LED綠色 調整模式 - LED綠色，閃爍 功能已激活 - LED紅色 開關功能，常閉觸點 - LED綠色
  型號系列	型號系列26K
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	50 V DC
  電氣規格	DC，直流電壓
  負荷電容，最大 (在Ue下)	0.30 µF
  負荷電阻RL，最大 (模擬I)	500 Ohm
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	18.0 V
  接通延時ton，最大值	0.5 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP (1x)
  連接方式	插接器
  模擬輸出	模擬I
  輸出特性	線性上升/下降
  特性曲線偏差，最大	0.25 %，(高值域-低值域)
  無功電流，最大Io，在Ue下	40 mA
  響應時間，最大	0.4/40 ms
  值域，模擬	4...20 mA

• 機械特征

• 插頭類型	M12x1-S92
  長度1	17.0 mm
  長度2	50.0 mm
  長度3	50.0 mm
  分辨率	0.1 %，(Wh-Wl)
  感應面材料	PMMA
  工作范圍	30...100 mm，可調
  固定方式	螺栓M4
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，可轉動接口
  上部工作距離Wh	100 mm
  探測范圍Sd	30...100 mm
  外殼材料	ABS
  溫度漂移，最大	0.02 %/K (%，Wh)
  下部工作距離Wl	45 mm
  真實開關距離Sr	100 mm
  最小開關距離	80 mm
  作用范圍Sn	Sn = 100 m，可調式

• 光學特征

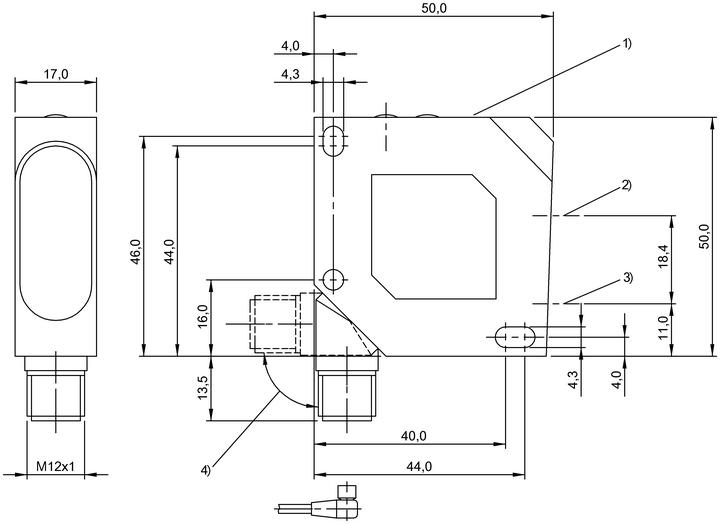

產品視圖

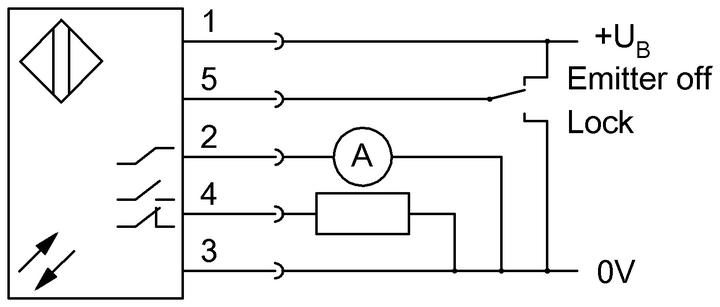

接線圖
