光電距離傳感器BOD000R

來源：未知    日期：2016/12/29    瀏覽量：次

• 型號系列	型號系列21M
  結構	六面體，可轉動接口
  接口	插接器, M12x1-S04
  工作范圍	20...200 mm，可調
  分辨率	100...200 µm
  開關頻率f，最大 (在Ue下)	70 Hz
  值域，模擬	4...20 mA
  工作電壓	18.0…30.0 V
  光線類型	激光-紅光
  環境溫度	-10…50 °C
  許可/一致性	CE cULus

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	69 a
  產品組別	光電距離傳感器
  調節器	旋轉開關，5位 (1x)
  調整方法	工作范圍 開關距離 (Sn)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	更多信息：參見操作手冊。 附件單獨訂購。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：灰卡，200 x 200，90 %漫反射，軸向接近。 在暖機階段后，將完全達到規定精度。 推拉式開關輸出不得并聯接線。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。
  基本標準	IEC 60947-5-2，IEC 60947-5-7
  顯示	工作電壓 - LED綠色 輸出功能，輸出端1 - LED黃色
  型號系列	型號系列21M
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  負荷電容，最大 (在Ue下)	0.30 µF
  負荷電阻RL，最小 (模擬U)	2000 Ohm
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	18.0 V
  接通延時ton，最大值	7.0 ms
  開關功能	推拉式，常開觸點/常閉觸點
  開關頻率f，最大 (在Ue下)	70 Hz
  開關輸出	PNP/NPN (2x)
  連接方式	插接器
  模擬輸出	模擬I
  輸出特性	線性上升
  特性曲線偏差，最大	± 1 %，值域
  無功電流，最大Io，在Ue下	50 mA
  響應時間，最大	20 ms
  余波，最大 (Ue的百分比)	15 %
  值域，模擬	4...20 mA

• 機械特征

• 插頭類型	M12x1-S04
  長度1	30.0 mm
  長度2	77.0 mm
  長度3	50.0 mm
  分辨率	100...200 µm
  感應面材料	玻璃
  工作范圍	20...200 mm，可調
  固定方式	螺栓M4
  環境溫度Ta，最大	50 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，可轉動接口
  上部工作距離Wh	200 mm
  探測范圍Sd	20...200 mm
  外殼材料	GD-Zn，鋁
  溫度漂移，最大	0.2 %/K (%，W)
  下部工作距離Wl	25 mm
  真實開關距離Sr	200 mm
  最小開關距離	30 mm
  作用范圍Sn	Sn = 200 m，可調式

• 光學特征

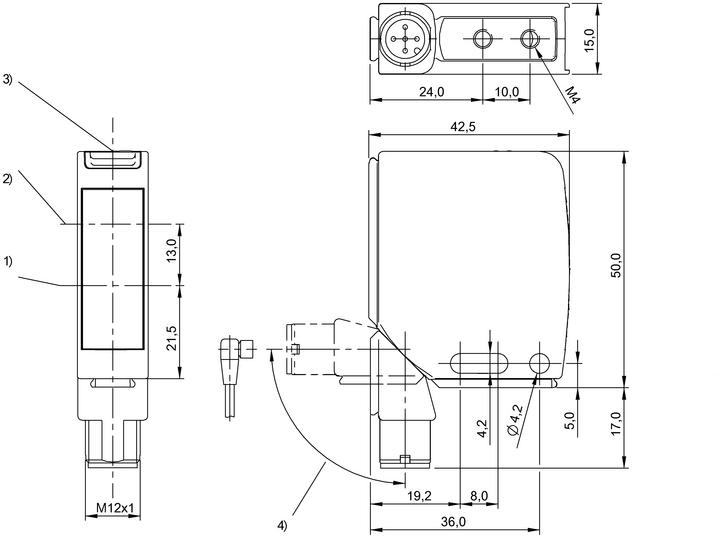

產品視圖

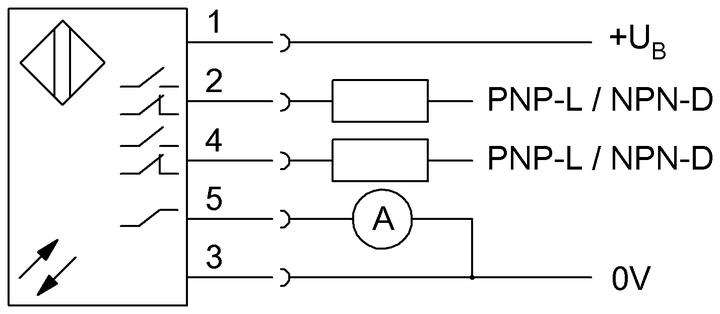

接線圖
