光電距離傳感器BOD0010

來源：未知    日期：2017/01/03    瀏覽量：次

• 型號系列	型號系列63M
  結構	六面體，可轉動接口
  接口	插接器, M12x1-S115
  工作范圍	200...2000 mm
  分辨率	1.0 mm
  開關頻率f，最大 (在Ue下)	250 Hz
  值域，模擬	4...20 mA
  工作電壓	15.0…30.0 V
  光線類型	激光-紅光
  環境溫度	-10…60 °C
  許可/一致性	CE cULus

• 一般特征

• 產品組別	光電距離傳感器
  調節器	電位計，4檔 (2x)
  調整方法	開關距離 (Sn)
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	在暖機階段后，將完全達到規定精度。 附件單獨訂購。 僅適用于符合NFPA 79的應用 (供電電壓最高為600伏的機器)。對設備進行連接時，應使用具有相應特性的R/C (CYJV2) 電纜。 基準對象 (測量板)：灰卡，200 x 200，90 %漫反射，軸向接近。 在排除了過載后，傳感器將重新生效。 更多信息：參見操作手冊。
  基本標準	IEC 60947-5-2，IEC 60947-5-7
  輸入功能	發射器接通/關閉
  顯示	故障 - LED紅色 輸出功能 - LED黃色 就緒 - LED綠色
  型號系列	型號系列63M
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	200 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  輔助輸出端開關功能	常閉觸點
  負荷電容，最大 (在Ue下)	0.47 µF
  負荷電阻RL，最大 (模擬I)	500 Ohm
  附加輸出端	故障輸出PNP
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	15.0 V
  接通延時ton，最大值	2.0 ms
  開關功能	常開觸點
  開關頻率f，最大 (在Ue下)	250 Hz
  開關輸出	PNP (2x)
  連接方式	插接器
  模擬輸出	模擬I
  輸出特性	線性上升
  特性曲線偏差，最大	± 2 %，Wh
  無功電流，最大Io，在Ue下	75 mA
  余波，最大 (Ue的百分比)	15 %
  值域，模擬	4...20 mA

• 機械特征

• 表面防護	已上漆
  插頭類型	M12x1-S115
  長度1	35.0 mm
  長度2	90.0 mm
  長度3	70.0 mm
  分辨率	1.0 mm
  感應面材料	玻璃
  工作范圍	200...2000 mm
  固定方式	螺栓M5 螺栓M4
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，可轉動接口
  距離偏差，18%，最大 (Sr的百分比)	2 %
  上部工作距離Wh	2000 mm
  探測范圍Sd	200...2000 mm
  外殼材料	GD-Al
  溫度漂移，最大	0.6 mm/K
  下部工作距離Wl	200 mm
  真實開關距離Sr	2000 mm
  最小開關距離	200 mm
  作用范圍Sn	Sn = 2 m，可調式

• 光學特征

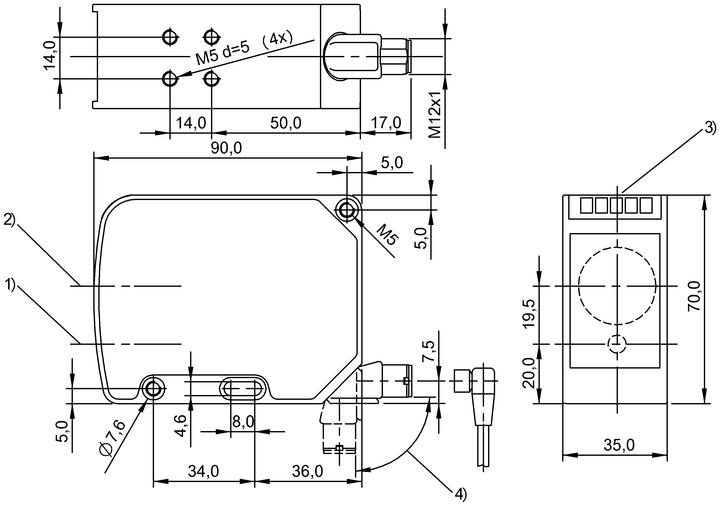

產品視圖

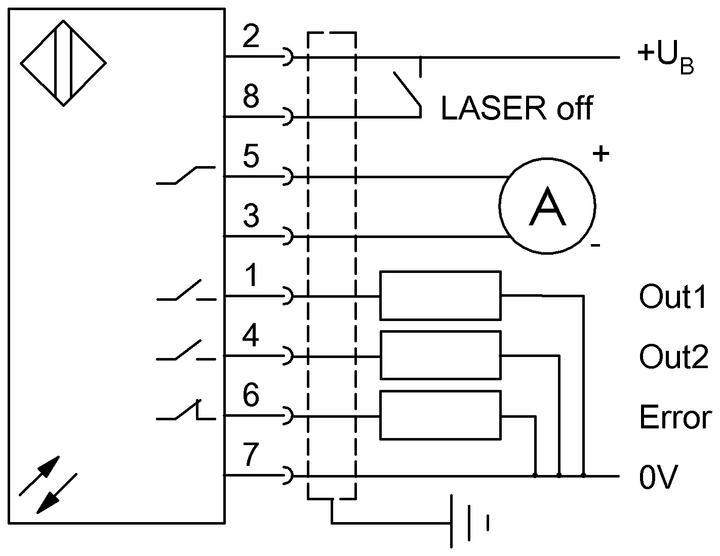

接線圖
