光電距離傳感器BOD001K

來源：未知    日期：2017/01/19    瀏覽量：次

• 型號系列	型號系列66M
  結構	六面體，90°接口
  接口	插接器, M12x1-S92
  工作范圍	150…800 mm
  分辨率	100…800 µm
  值域，模擬	4...20 mA
  工作電壓	18.0…30.0 V
  光線類型	激光-紅光
  環境溫度	-20…50 °C
  許可/一致性	CE

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	49 a
  產品組別	光電距離傳感器
  調節器	鍵 (2x)
  調整方法	輸出曲線上升/下降 模擬值輸出模式 出廠設置 (復位) 亮/暗切換 開關距離 (Sn)
  短路保護	是
  反極性保護	是
  防護等級	III
  防護等級符合IEC 60529	IP65
  附加文本	附件單獨訂購。
  基本標準	IEC 60947-5-2，IEC 60947-5-7
  輸入功能	發射器接通/關閉
  顯示	輸出功能 - LED黃色 就緒 - LED綠色 學習模式 - LED黃色，閃爍 故障 - LED綠色，閃爍
  型號系列	型號系列66M
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  負荷電阻RL，最大 (模擬I)	500 Ohm
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	18.0 V
  接通延時ton，最大值	5.0 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關輸出	推拉式PNP/NPN
  連接方式	插接器
  模擬輸出	模擬I
  輸出特性	線性上升/下降
  特性曲線偏差，最大	± 1.5 %，值域
  無功電流，最大Io，在Ue下	150 mA
  響應時間，最大	15 ms
  值域，模擬	4...20 mA

• 機械特征

• 表面防護	已上漆
  插頭類型	M12x1-S92
  長度1	30.0 mm
  長度2	73.2 mm
  長度3	100.5 mm
  分辨率	100…800 µm
  感應面材料	玻璃
  工作范圍	150…800 mm
  固定方式	螺栓M5
  環境溫度Ta，最大	50 °C
  環境溫度Ta，最小	-20 °C
  結構	六面體，90°接口
  距離偏差，18%，最大 (Sr的百分比)	1 %
  上部工作距離Wh	800 mm
  探測范圍Sd	150…800 mm
  外殼材料	GD-Zn
  溫度漂移，最大	0.04 %/K (%，W)
  下部工作距離Wl	150 mm
  真實開關距離Sr	800 mm
  最小開關距離	150 mm
  作用范圍Sn	Sn = 0.8 m，可調式

• 光學特征

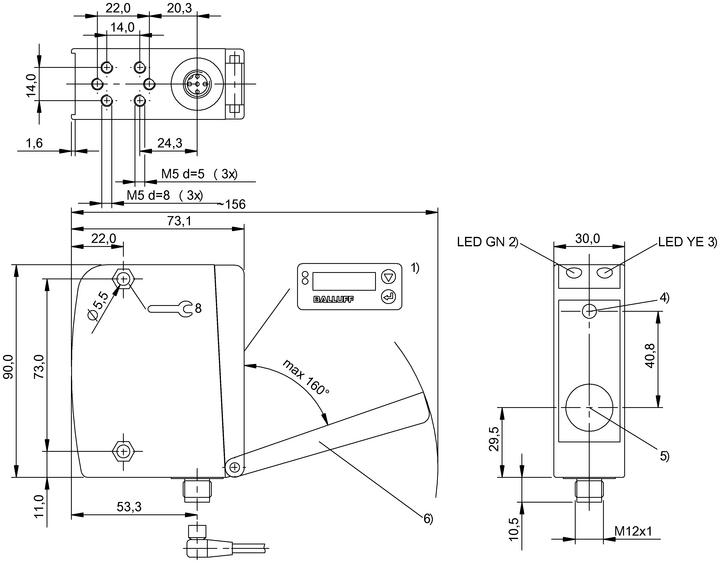

產品視圖

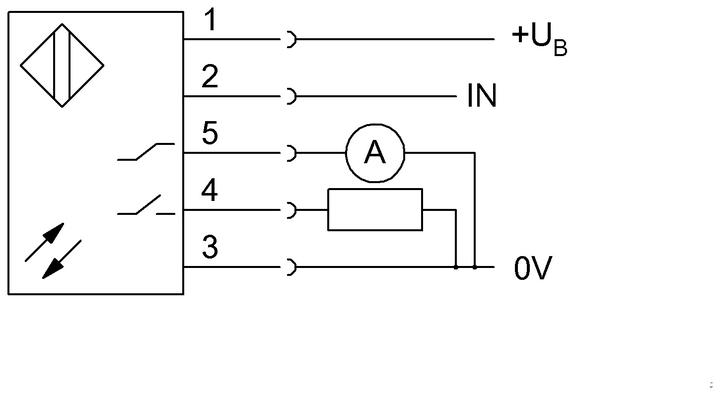

接線圖
