光電距離傳感器BOD001M

來源：未知    日期：2017/01/24    瀏覽量：次

• 型號系列	型號系列6K
  結構	六面體，90°接口
  接口	電纜, PVC, 2.0 m
  工作范圍	20...80 mm
  分辨率	120 µm
  開關頻率f，最大 (在Ue下)	1000 Hz
  值域，模擬	1...10 V
  工作電壓	13.0…30.0 V
  光線類型	LED-紅光
  環境溫度	-20…60 °C
  許可/一致性	CE cULus Ecolab

• 一般特征

• 產品組別	光電距離傳感器
  調節器	鍵 (1x)
  調整方法	出廠設置 (復位) 亮/暗切換 開關輸出Q 輸出曲線上升/下降 開關距離，2個值 測量范圍QA
  短路保護	是
  反極性保護	是
  防護等級按照DIN 40050標準	IP69K
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 不得用尖銳的工具操縱按鍵。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：灰卡，200 x 200，18 %漫反射，軸向接近。 如作為UL產品使用，則環境溫度Ta最高不得超過50°C這一數值。
  基本標準	IEC 60947-5-2，IEC 60947-5-7
  顯示	工作電壓 - LED綠色 輸出功能 - LED黃色
  型號系列	型號系列6K
  許可/一致性	CE cULus Ecolab

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.5 V
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	13.0 V
  接通延時ton，最大值	0.5 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  模擬輸出	模擬U
  輸出特性	線性上升/下降
  特性曲線偏差，最大	± 0.5 %，Wh
  無功電流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	10 %
  值域，模擬	1...10 V

• 機械特征

• 長度1	12.0 mm
  長度2	21.6 mm
  長度3	37.9 mm
  導體數	4
  導線長度	2.0 m
  導線截面	0.14 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	3.5 mm
  分辨率	120 µm
  感應面材料	PMMA
  工作范圍	20...80 mm
  固定方式	螺栓M3
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-20 °C
  結構	六面體，90°接口
  距離偏差，18%，最大 (Sr的百分比)	7 %
  上部工作距離Wh	80 mm
  探測范圍Sd	20...80 mm
  外殼材料	ABS
  溫度漂移，最大	0.1 mm/K
  下部工作距離Wl	25 mm
  真實開關距離Sr	80 mm
  最小開關距離	30 mm
  作用范圍Sn	Sn = 80 m，可調式

• 光學特征

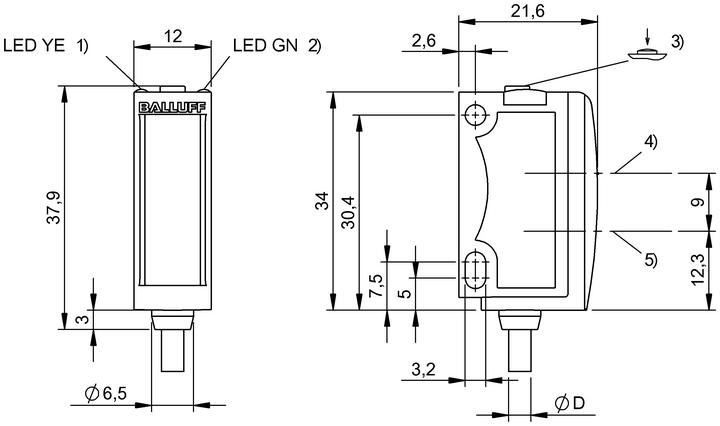

產品視圖

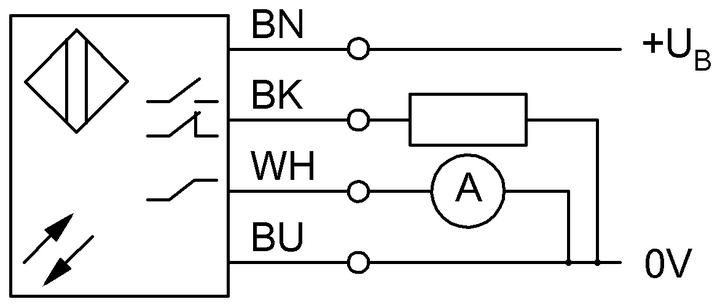

接線圖
