傾斜傳感器BSI0002

來源：未知    日期：2016/11/30    瀏覽量：次

---

    關鍵特征

    模擬輸出    4..20 mA
    接口    插接器, M8x1
    角度范圍，最小    -45°
    角度范圍，最大    +45°
    分辨率    0.01°

    一般特征

    測量原理    電容式
    產品組別    傾斜傳感器
    短路保護    是
    反極性保護    是
    防護等級    III
    防護等級符合IEC 60529    IP 67
    基本標準    EN 61326-1

    電氣特征

    測量工作電壓Ue    24 V DC
    工作電壓UB，最大，DC [V]    30 V DC
    工作電壓UB，最小，DC [V]    10 V DC
    耗電    ≤ 33 mA
    連接方式    插接器
    模擬輸出    4..20 mA
    特性曲線偏差，最大    ±0.1°
    響應時間，最大    0.7ms

    機械特征

    補償溫度，最大    +85 °C
    補償溫度，最小    -40 °C
    倉儲溫度，最低    -40 °C
    倉儲溫度，最高    +85 °C
    測量軸    1
    插頭類型    M8x1
    分辨率    0.01°
    工作溫度，最低    -40 °C
    工作溫度，最高    +85 °C
    角度范圍，最大    +45°
    角度范圍，最小    -45°
    空氣濕度    95%，不凝結
    外殼材料    鋁
    溫度漂移，最大    +0.01 %/10K，至少0.1°
    旋轉方向    Clockwise

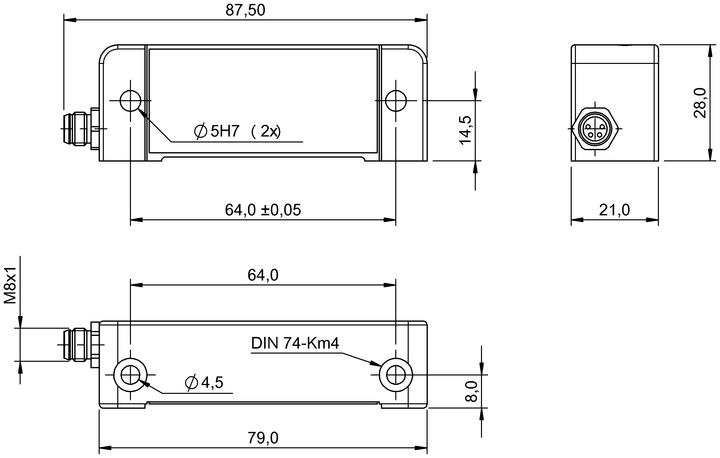

產品視圖
