微脈沖位移傳感器BTL1HU4

來源：未知    日期：2016/11/30    瀏覽量：次

---

    關鍵特征

    結構    型號系列，型面結構
    接口    PROFINET I/O
    接口    插接器, M8和2 x M12D
    工作電壓    10.0…30.0 V
    分辨率    1 µm
    許可/一致性    cULus
    CE
    用于動態規則應用    Configurable
    位置傳感器數，最大    16 ST

    一般特征

    Diagnostic Coverage    0 %
    Functional Safety    No
    MTTF    119 a
    產品組別    微脈沖位移傳感器
    傳輸紀錄    編碼器Profil V4.1
    代數    Generation 7
    短路保護    對地
    反極性保護    最高36 V
    防護等級符合IEC 60529    IP67 (帶插接器)
    位置傳感器數，出廠設置    1 ST
    許可/一致性    cULus
    CE

    電氣特征

    超壓保護    Up to 36V/against power supply
    傳輸率    100Mbit
    錯誤值    0x7FFFFFFF
    電絕緣    是/以太網
    工作電壓UB，最大，DC [V]    30.0 V
    工作電壓UB，最小，DC [V]    10.0 V
    過程數據，設備 - 主控設備    min. 12 byte
    過程數據，主控設備 - 設備    4 byte
    耗電量 (24 V DC)    ≤ 120 mA
    接口    PROFINET I/O
    接口組    總線
    接通峰值電流    ≤ 500 mA/10 ms
    連接方式    插接器
    耐電壓 (GND – 外殼)    500 V DC
    輸出信號    PROFINET
    輸出信號，可調式    Yes
    輸出值    Position in µm
    數據格式    32 Bit signed
    同步模式    Configurable
    位置傳感器數，最大    16 ST
    線性偏差，最大    ±30 µm
    用于動態規則應用    Configurable
    余波    0.5 Vss

    機械特征

    額定長度    500 mm
    EN55016-2-3 (輻射)    工業區和住宅區
    EN60068-2-27 (沖擊)    150 g/6 ms
    EN60068-2-29 (持續沖擊)    150 g/2 ms
    EN60068-2-6 (振動)    20 g，10…2000 Hz
    EN60068-2-64 (雜音)    20 g，10…2000 Hz
    EN61000-4-2 (ESD)    嚴重級別3
    EN61000-4-3 (RFI)    嚴重級別3
    EN61000-4-4 (爆裂)    嚴重級別3
    EN61000-4-5 (浪涌)    嚴重級別2
    EN61000-4-6 (HF場)    嚴重級別3
    EN61000-4-8 (磁場)    嚴重級別4
    TK，典型 (在500 mm的50 %時)    ≤ 18 ppm/K
    倉儲溫度，最低    -40 °C
    倉儲溫度，最高    100 °C
    插頭類型    M8和2 x M12D
    電極數    4
    電纜/插頭出線    軸向
    額定長度    500 mm
    分辨率    1 µm
    蓋子材料    Diecast aluminum nickel plated
    固定方式    固定夾
    規格    規格P
    環境溫度Ta，最大    85 °C
    環境溫度Ta，最小    -40 °C
    結構    型號系列，型面結構
    結構長度    668
    空氣濕度    < 90 %，不凝結
    零點    83.0 mm
    速度，最大，可探測    10 m/s
    外殼材料    陽極化鋁
    型材高度    36.8 mm
    重復精度    ≤±5 µm (typ. ± 2.5 µm)

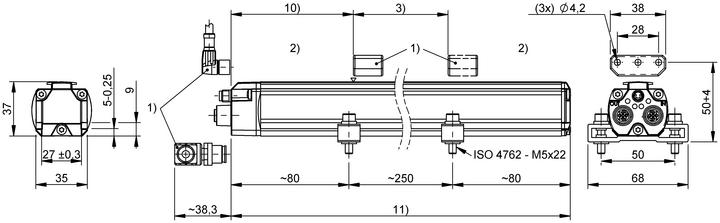

產品視圖

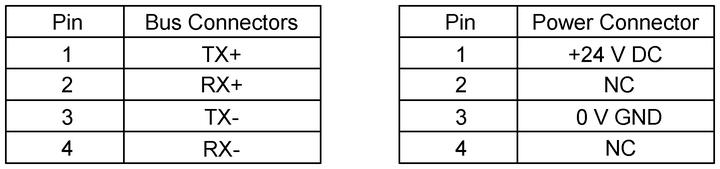

接線圖
