    微脈沖位移傳感器BTL0027

    來源：未知    日期：2016/12/23    瀏覽量：次


    • 關鍵特征

    • 結構 型號系列，型面結構
      接口 模擬接口，電壓
      接口 插接器, M12
      工作電壓 20.0…28.0 V
      分辨率 ≤ 10 µm
      許可/一致性 CE
      cURus
      用于動態規則應用 No

    • 一般特征

    • Diagnostic Coverage 0 %
      Functional Safety No
      Mission Time 0 a
      MTTF (40°C) 84 a
      產品組別 微脈沖位移傳感器
      代數 Generation 6
      反極性保護 最高36 V
      防護等級符合IEC 60529 IP67 (帶插接器)
      許可/一致性 CE
      cURus

    • 電氣特征

    • 超壓保護 是
      電絕緣 否
      工作電壓UB，最大，DC [V] 28.0 V
      工作電壓UB，最小，DC [V] 20.0 V
      故障信號Ua，上升 ≥ 10.2 V
      故障信號Ua，下降 ≥ 10.2 V
      耗電量 (24 V DC) ≤ 70 mA
      接口 模擬接口，電壓
      接口組 模擬
      接通峰值電流 ≤ 3 A/0.5 ms
      連接方式 插接器
      耐電壓 (GND – 外殼) 500 V DC
      輸出信號 0…10 V和10…0 V
      線性偏差，最大 ±200 µm
      用于動態規則應用 No
      余波 0.5 Vss
      余波Ua，最大 5 mV

    • 機械特征

    • 額定長度 175 mm
      EN55016-2-3 (輻射) A+B級
      EN60068-2-27 (沖擊) 50 g/6 ms
      EN60068-2-29 (持續沖擊) 50 g/2 ms
      EN60068-2-6 (振動) 12 g，10…2000 Hz
      EN60068-2-64 (雜音) 5 g，10…2000 Hz
      EN61000-4-2 (ESD) 嚴重級別3
      EN61000-4-3 (RFI) 嚴重級別3
      EN61000-4-4 (爆裂) 嚴重級別3
      EN61000-4-5 (浪涌) 嚴重級別2
      EN61000-4-6 (HF場) 嚴重級別3
      EN61000-4-8 (磁場) 嚴重級別4
      TK，典型 (在500 mm的50 %時) ≤ 35 ppm/K
      倉儲溫度，最低 -40 °C
      倉儲溫度，最高 100 °C
      測量值率 (根據長度) 1 kHz, standard
      插頭類型 M12
      電極數 8
      電纜/插頭出線 軸向
      額定長度 175 mm
      分辨率 ≤ 10 µm
      固定方式 固定夾
      規格 規格A1
      環境溫度Ta，最大 70 °C
      環境溫度Ta，最小 0 °C
      結構 型號系列，型面結構
      空氣濕度 < 90 %，不凝結
      零點 73.0 mm
      外殼材料 陽極化鋁
      重復精度 ≤ 10 µm

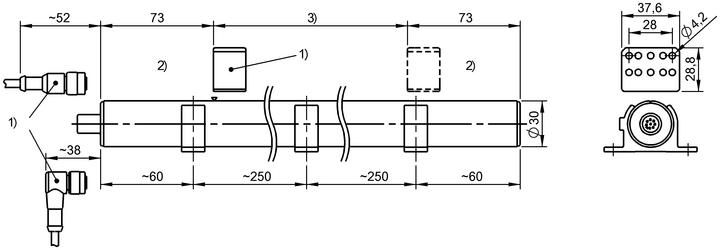

    產品視圖

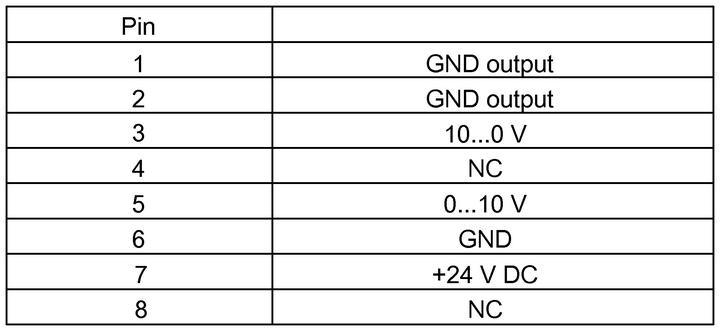

    接線圖
