微脈沖位移傳感器BTL0036
來源：未知 日期：2017/01/24 瀏覽量：次
-
結構 型號系列，型面結構 接口 模擬接口，電壓 接口 插接器, M12 工作電壓 20.0…28.0 V 分辨率 ≤ 10 µm 許可/一致性 CE
cURus用于動態規則應用 No
-
一般特征
-
Diagnostic Coverage 0 % Functional Safety No Mission Time 0 a MTTF (40°C) 84 a 產品組別 微脈沖位移傳感器 代數 Generation 6 反極性保護 最高36 V 防護等級符合IEC 60529 IP67 (帶插接器) 許可/一致性 CE
cURus
-
電氣特征
-
超壓保護 是 電絕緣 否 工作電壓UB，最大，DC [V] 28.0 V 工作電壓UB，最小，DC [V] 20.0 V 故障信號Ua，上升 ≥ 10.2 V 故障信號Ua，下降 ≥ 10.2 V 耗電量 (24 V DC) ≤ 70 mA 接口 模擬接口，電壓 接口組 模擬 接通峰值電流 ≤ 3 A/0.5 ms 連接方式 插接器 耐電壓 (GND – 外殼) 500 V DC 輸出信號 0…10 V和10…0 V 線性偏差，最大 ±200 µm 用于動態規則應用 No 余波 0.5 Vss 余波Ua，最大 5 mV
-
機械特征
-
額定長度 500 mm EN55016-2-3 (輻射) A+B級 EN60068-2-27 (沖擊) 50 g/6 ms EN60068-2-29 (持續沖擊) 50 g/2 ms EN60068-2-6 (振動) 12 g，10…2000 Hz EN60068-2-64 (雜音) 5 g，10…2000 Hz EN61000-4-2 (ESD) 嚴重級別3 EN61000-4-3 (RFI) 嚴重級別3 EN61000-4-4 (爆裂) 嚴重級別3 EN61000-4-5 (浪涌) 嚴重級別2 EN61000-4-6 (HF場) 嚴重級別3 EN61000-4-8 (磁場) 嚴重級別4 TK，典型 (在500 mm的50 %時) ≤ 35 ppm/K 倉儲溫度，最低 -40 °C 倉儲溫度，最高 100 °C 測量值率 (根據長度) 1 kHz, standard 插頭類型 M12 電極數 8 電纜/插頭出線 軸向 額定長度 500 mm 分辨率 ≤ 10 µm 固定方式 固定夾 規格 規格A1 環境溫度Ta，最大 70 °C 環境溫度Ta，最小 0 °C 結構 型號系列，型面結構 空氣濕度 < 90 %，不凝結 零點 73.0 mm 外殼材料 陽極化鋁 重復精度 ≤ 10 µm

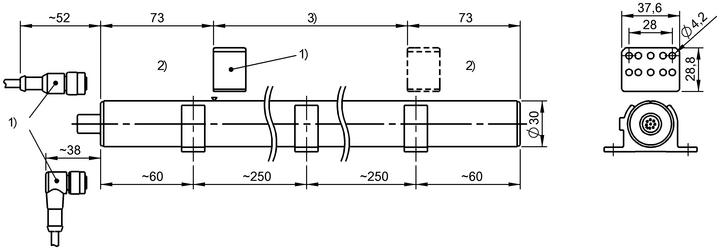

產品視圖

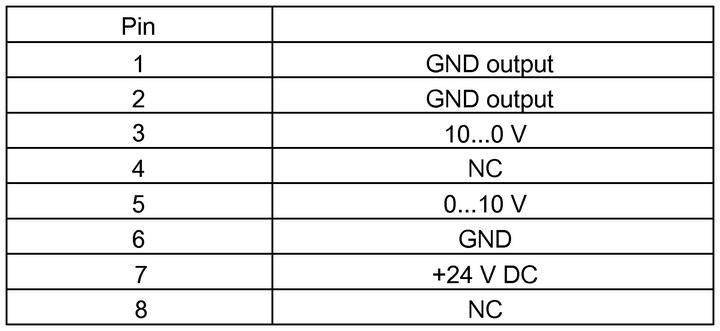

接線圖
