顯示裝置BAE006F

來源：未知    日期：2017/01/05    瀏覽量：次

• 產品組別	顯示裝置
  名稱 (簡要說明)	數字顯示器
  使用	SSI信號
  尺寸	xx mm
  環境溫度	…
  外殼材料	塑料
  輸入額定電壓	18-32 V DC

• 一般特征

• 產品組別	顯示裝置
  調整方法	300個開關點 15個程序 位置顯示
  附加文本	安裝切口138 mm x 68 mm
  接口防護方式	IP20
  名稱 (簡要說明)	數字顯示器
  使用	SSI信號
  外殼前部防護方式	IP67
  顯示	LED，7段 6個字符，紅色
  許可/一致性	CE

• 電氣特征

• 傳感器供應	5 V/24 V, max 300 mA
  功能性	旋轉/線性 凸輪轉換機構
  鍵盤	薄膜鍵盤
  輸出端數	8 (24 V/1 A)
  輸入電阻	3.5 kΩ
  輸入端數量	8 (24 V/7 mA)
  輸入額定電流	300 mA
  輸入額定電壓	18-32 V DC
  輸入信號	SSI
  循環時間，最小	1 ms

• 機械特征

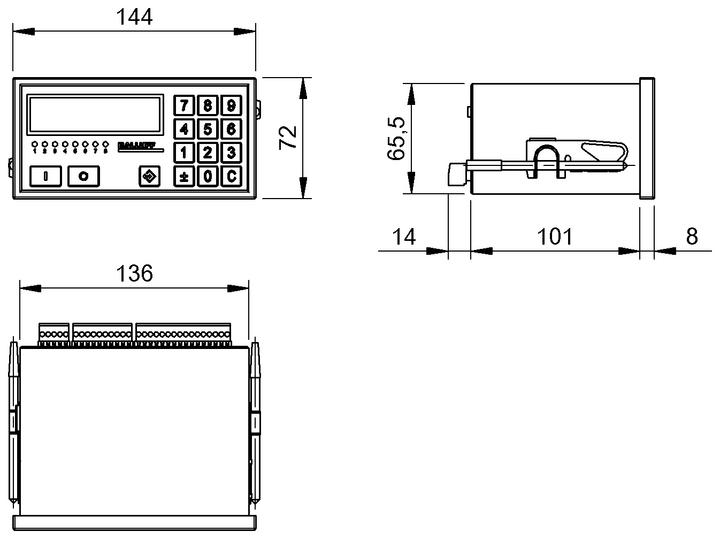

產品視圖

接線圖
