關鍵特征
來源:未知 日期:2016/10/19 瀏覽量:次
型號系列 | BIS S |
---|---|
接口 | 以太網 |
環境溫度 | 0…60 °C |
外殼材料 | GD-Al |
防護等級符合IEC 60529 | IP65 (帶插頭) |
產品組別 | 分析單元 |
---|---|
防護等級符合IEC 60529 | IP65 (帶插頭) |
附加文本 |
在安裝時,應注意相應國家的技術標準和 規定。 在額定條件下,數值不得另行規定。 如果開關S1.1在加上工作電壓后閉合,設備的以太網設置便會復位。 附件不包含在供貨范圍內: 用于連接: X1 = 插接器BKS-S79-00 X3 = 插接器BKS-S182-00 (D編碼) 或 X3 = 適配電纜 BIS C-526-PVC-0.5 (插接器D編碼,帶RJ45聯結器和0.5m電纜) |
許可/一致性 | CE |
(BB) 運行準備就緒 | LED綠色 |
---|---|
(NS) 網絡狀態 | LED green |
(RxD) 接收數據 | LED yellow |
(TxD) 傳輸數據 | LED yellow |
EN55011 | Gr.1,Cl.A |
EN61000-4-2/3/4/5/6 | Sev. Level 4A/XA/3B/1B/3A |
編碼標簽,操作 | LED yellow |
編碼標簽存在 | LED yellow |
服務接口X4 |
RS232 內置式插頭,4針 |
工作電壓Vs | 21.6…26.4 VDC |
耗電量 (24 V DC) | ≤ 600 mA |
接口X1 | Vs 24V DC: Panel connector 5-pin |
接口X3 | Ethernet: panel connector 4 pole, D-coded |
就緒 | LED green |
設備接口 | 以太網TCP/IP |
余波 | ≤ 10 % |

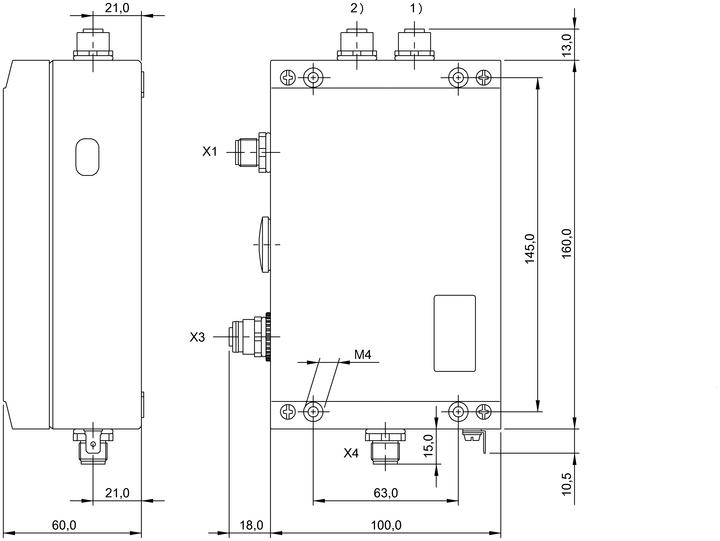

長度 | 160 mm |
---|---|
持續沖擊作用 | EN 60068第2-29部分 |
讀取頭連接 | Head 1 / Head 2 2x panel connector 8 pole for all S-3xxwith male 8 pole |
高度 | 60.00 mm |
環境溫度Ta,最大 | 60 °C |
環境溫度Ta,最小 | 0 °C |
寬度1 | 85.00 mm |
外殼材料 | GD-Al |
應用重量 | 950.00 g |
自由落體 | EN 60068第2-32部分 |
