讀寫器BIS00H5

來源：未知    日期：2016/10/19    瀏覽量：次

• 型號系列	BIS C
  接口	并行
  環境溫度	0…50 °C
  外殼材料	CuZn，鍍鎳
  防護等級符合IEC 60529	IP67
  天線形狀	圓形
  鋼制材料中的安裝方式	帶緩沖區

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	0 a
  MTTF (40°C)	30 a
  產品組別	讀寫器
  防護等級符合IEC 60529	IP67
  附加文本	在安裝時，應注意相應國家的技術標準和 規定。 使用專為安裝而附帶的螺母。 在額定條件下，數值不得另行規定。
  許可/一致性	CE

• 電氣特征

• CT存在，/不存在	LED ON / OFF
  EN55011	Gr.1,Cl.A
  EN61000-4-2/3/4/5/6	Sev. Level 4A/3A/4A/2A/3A
  電壓降，在50 mA時	≤ 1.5 V
  工作電壓Vs	19.2…26.4 VDC
  耗電量 (24 V DC)	≤ 300 mA，無負荷
  控制輸出端	9 NPN，負極開關
  屏蔽	COLORLESS
  設備接口	并行
  輸出電流，最大	50 mA
  輸出端，數據有效	BK
  輸出端，位0	BN
  輸出端，位1	RD
  輸出端，位2	OG
  輸出端，位3	YE
  輸出端，位4	GN
  輸出端，位5	BU
  輸出端，位6	VT
  輸出端，位7	GY
  輸出端短路	LED fast flashing
  輸入端+24 VDC	Conductor coloring WH, 0.5 mm²
  輸入端0 VDC	Conductor coloring LIGHT BU, 0.5 mm²
  數據檢查錯誤	LED slow flashing

• 機械特征

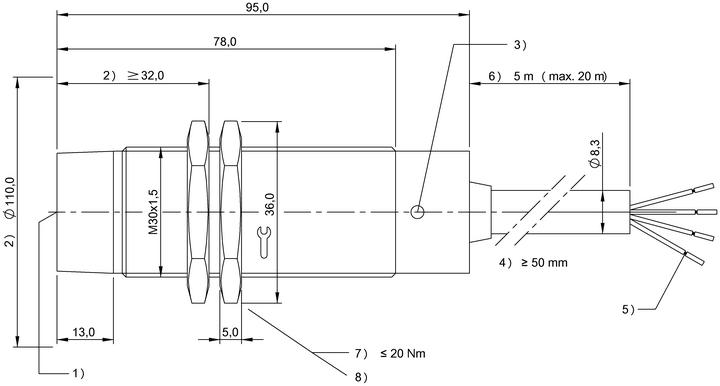

產品視圖
