超聲波傳感器BUS0021

來源：未知    日期：2017/01/03    瀏覽量：次

• 型號系列	R06K1
  接口	插接器, M8x1-S75
  輸出功能	常開觸點/常閉觸點 (NO/NC)
  外殼材料	ABS
  作用范圍，最大	100 mm
  特殊特性	可同步

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	338 a
  產品組別	超聲波傳感器
  調節器	鍵 (1x)
  調整方法	出廠設置 (復位) 鍵盤鎖接通/關閉 常開觸點/常閉觸點 開關距離，2個值 運行方式
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	更多信息：參見操作手冊。 附件單獨訂購。 不得用尖銳的工具操縱按鍵。 Sn的基準對象：管道，ø10mm。 最大作用范圍針對已校準的板。 在排除了過載后，傳感器將重新生效。
  輸入功能	同步信號
  顯示	開關功能 - LED綠色閃爍 運行方式 - LED綠色閃爍 輸出功能 - LED黃色 工作電壓 - LED綠色
  型號系列	R06K1
  許可/一致性	CE
  應用范圍	目標探測

• 電氣特征

• 測量工作電壓Ue DC	24,0 V
  超聲波頻率	380 kHz
  遲滯H，最大	2 mm
  工作電壓UB，最大，DC [V]	30 V DC
  工作電壓UB，最小，DC [V]	20 V DC
  耗電，最大	30 mA
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f	250 Hz
  開關輸出	PNP (1x)
  連接方式	插接器
  輸出電流，最大	200 mA
  同步	ext., any number of sensors
  響應時間，最大	3 ms
  余波	±10 %
  運行方式	反射傳感器 (窗口) 反射傳感器 (開關點) 反射屏障

• 機械特征

產品視圖

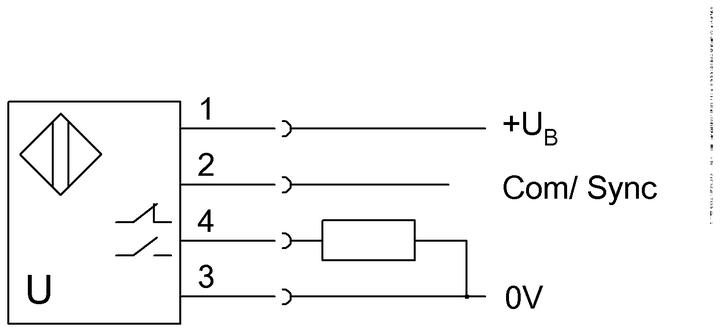

接線圖
