超聲波傳感器BUS0022

來源：未知    日期：2017/01/03    瀏覽量：次

• 型號系列	M30M1
  接口	插接器, M12x1-S92
  輸出功能	常開觸點/常閉觸點 (NO/NC)
  外殼材料	黃銅，PBT，TPU
  作用范圍，最大	350 mm
  特殊特性	可同步

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	178 a
  產品組別	超聲波傳感器
  調節器	鍵 (2x)
  調整方法	多路復用速度 同步開/關 同步/多路復用運行 分段顯示，明/暗/關閉 過濾器強度 (10檔) 響應延時0..20 s 前景抑制區域 多路復用傳感器地址 傳感器校正 (校準) 溫度補償開/關 測量值過濾器 遲滯 遲滯 (3檔) 學習模式，顯示器/鍵 出廠設置 (復位) 鍵盤鎖接通/關閉 運行方式 開關距離，2個值 常開觸點/常閉觸點
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	在排除了過載后，傳感器將重新生效。 Sn的基準對象：管道，ø10mm。 最大作用范圍針對已校準的板。 不得用尖銳的工具操縱按鍵。 附件單獨訂購。 更多信息：參見操作手冊。
  輸入功能	同步信號
  顯示	工作電壓 - LED綠色 輸出功能 - LED黃色 距離值 - 分段顯示 傳感器設置 - 分段顯示
  型號系列	M30M1
  許可/一致性	CE
  應用范圍	目標探測

• 電氣特征

• 測量工作電壓Ue DC	24,0 V
  超聲波頻率	320 kHz
  遲滯H，最大	3 mm
  工作電壓UB，最大，DC [V]	30 V DC
  工作電壓UB，最小，DC [V]	9 V DC
  耗電，最大	80 mA
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f	25 Hz
  開關輸出	PNP (1x)
  連接方式	插接器
  輸出電流，最大	200 mA
  同步	internal, max. 10 sensors
  響應時間，最大	32 ms
  余波	±10 %
  運行方式	反射屏障 反射傳感器 (開關點) 反射傳感器 (窗口)

• 機械特征

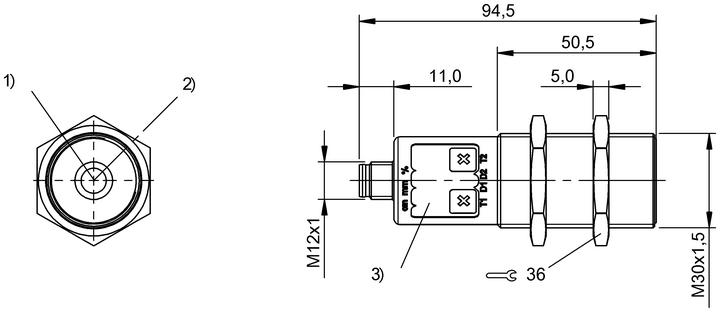

產品視圖

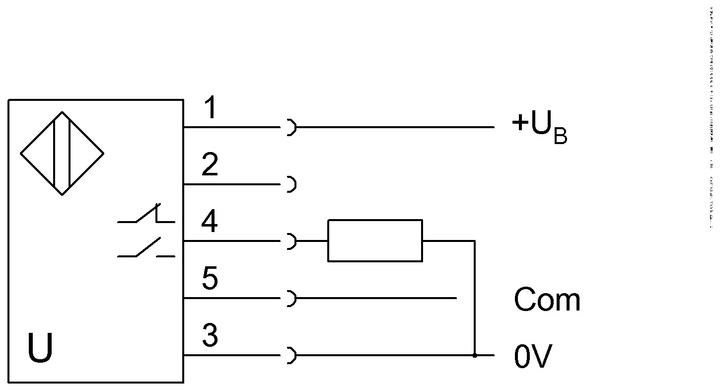

接線圖
