超聲波傳感器BUS0023

來源：未知    日期：2017/01/06    瀏覽量：次

• 型號系列	W18M1
  接口	IO-Link
  接口	插接器, M12x1-S92
  輸出功能	常開觸點/常閉觸點 (NO/NC)
  值域，模擬	十進制306...3638 (最大窗口)
  外殼材料	黃銅，PBT
  作用范圍，最大	250 mm
  特殊特性	可同步

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	845 a
  產品組別	超聲波傳感器
  調節器	否
  調整方法，接口	開關點 (2x，用于窗口) SIO模式/IO-Link模式 測量值過濾器 遲滯 過濾器強度 (10檔) 運行方式 前景抑制區域 常開觸點/常閉觸點 出廠設置 (復位)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  輸入功能	選擇運行方式 出廠設置 (復位) 同步開/關 常開觸點/常閉觸點 SIO模式/IO-Link模式 學習，開關距離，2個數值 同步信號
  顯示	輸出功能 - LED黃色 工作電壓 - LED綠色
  型號系列	W18M1
  許可/一致性	CE
  應用范圍	距離測量 目標探測

• 電氣特征

• 測量工作電壓Ue DC	24,0 V
  超聲波頻率	380 kHz
  遲滯H，最大	2 mm
  傳輸率	COM2/38.4 kBaud
  工作電壓UB，最大，DC [V]	30 V DC
  工作電壓UB，最小，DC [V]	10 V DC
  規范	版本1.0
  過程數據，輸出	距離值 開關狀態
  過程數據周期	8 ms，最小
  耗電，最大	40 mA
  接口	IO-Link
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f	25 Hz
  開關輸出	推拉式PNP + NPN
  連接方式	插接器
  輸出電流，最大	100 mA
  同步	internal, max. 10 sensors
  響應時間，最大	32 ms
  余波	±10 %
  運行方式	IO-Link 反射傳感器 (開關點) 反射傳感器 (窗口) 反射屏障
  值域，模擬	十進制306...3638 (最大窗口)

• 機械特征

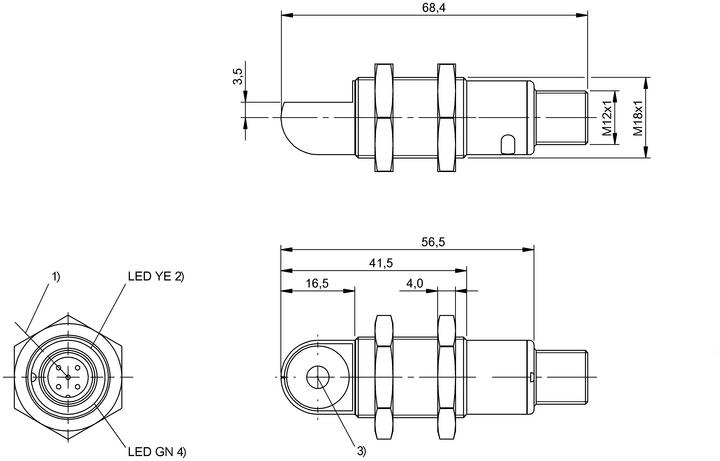

產品視圖

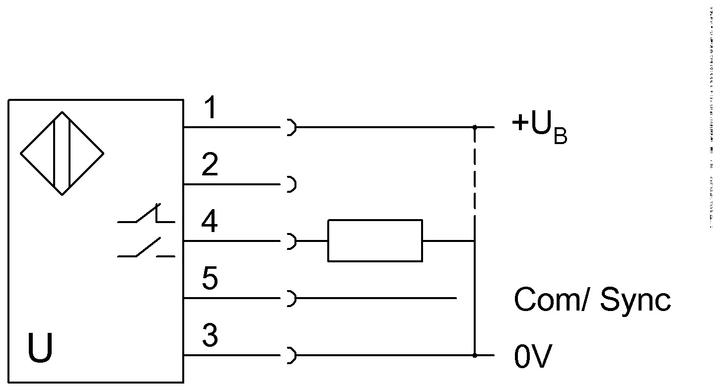

接線圖
