光纖設備BFB0008

來源：未知    日期：2016/11/15    瀏覽量：次

• 產品組別	光纖設備
  功能原理，光學	根據光纖
  型號系列	型號系列75K
  結構	六面體，直接口
  尺寸	10.4x79.3x35.4 mm
  作用范圍Sn	Sn取決于光纖
  光線類型	LED-紅光
  接口	電纜, PVC, 2.00 m
  開關輸出	PNP (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  值域，模擬	0...10 V
  工作電壓	… V
  開關頻率f，最大 (在Ue下)	8000/1000/125 Hz
  環境溫度	-20…60 °C
  防護等級符合IEC 60529	IP64
  光纖接口	Ø2.2 mm

• 一般特征

• Functional Safety	No
  產品組別	光纖設備
  調節器	鍵 (3x)
  調整方法	開關距離 (Sn)，2個值 單個脈沖時長 模式，標準/精細/快/遠 LCD讀取方向 時間功能 出廠設置 (復位) 顯示器開/關 延遲時間 鍵盤鎖接通/關閉 亮/暗切換 靈敏性 (Sn)
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP64
  附加文本	更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。 附件單獨訂購。 不得用尖銳的工具操縱按鍵。
  光纖接口	Ø2.2 mm
  基本標準	IEC 60947-5-2
  時間功能	接通延時 關閉延時 單個脈沖
  時間功能時長	1/5/../2000 ms (15檔)
  輸入功能	學習Sn 鍵盤鎖接通/關閉
  顯示	時間功能激活 - LED紅色 鍵盤鎖定激活 - LED紅色 專用模式激活 - LED紅色 信號強度 - LCD 開關點 - LCD 開關功能，常閉觸點 - LED紅色 功能已選 - LED紅色 調整模式激活 - LED紅色 工作電壓 - LED綠色 輸出功能 - LED黃色
  型號系列	型號系列75K
  許可/一致性	cULus CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  接通延時ton，最大值	0.06/0.5/8.0 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	8000/1000/125 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  模擬輸出	模擬U
  無功電流，最大Io，在Ue下	25 mA
  余波，最大 (Ue的百分比)	10 %
  值域，模擬	0...10 V

• 機械特征

• 長度1	10.4 mm
  長度2	79.3 mm
  長度3	35.4 mm
  導體數	4
  導線長度	2.00 m
  導線截面	0.14 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	4.0 mm
  固定方式	螺栓M3 DIN軌道35 mm
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-20 °C
  結構	六面體，直接口
  外殼材料	ABS
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于光纖

• 光學特征

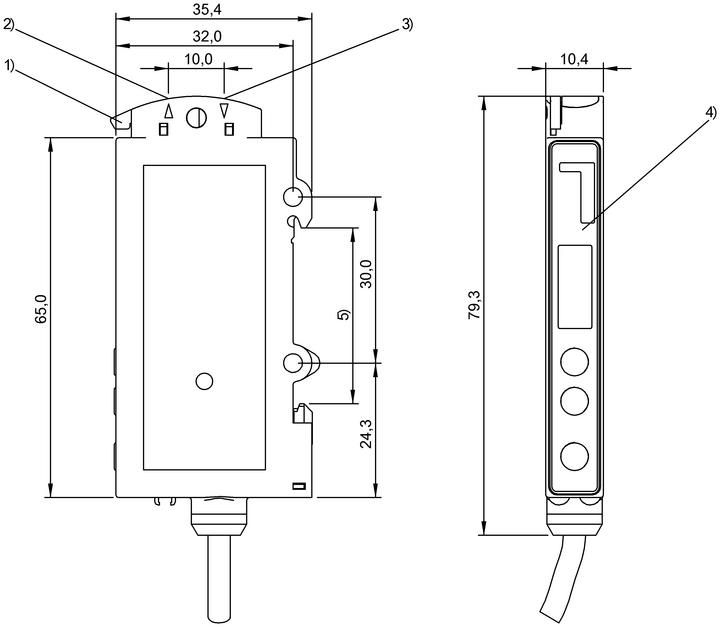

產品視圖

接線圖
