光電傳感器BFB0009

來源：未知    日期：2016/11/15    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	根據光纖
  型號系列	Series M18M
  結構	氣缸，光學，直頭
  尺寸	Ø18.0x75.0x mm
  作用范圍Sn	Sn取決于光纖
  光線類型	LED-紅光
  LED組件符合IEC 62471	無限制組別
  接口	插接器, M12x1-S04
  開關輸出	PNP (2x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	1000 Hz
  環境溫度	-5…55°C (to 65°C at UBmax=10V)
  防護等級符合IEC 60529	IP67
  光纖接口	screwed

• 一般特征

• 產品組別	光電傳感器
  調節器	電位計270° (1x)
  調整方法	靈敏性 (Sn)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP67
  附加文本	在排除了過載后，傳感器將重新生效。 更多信息：參見操作手冊。 附件單獨訂購。
  光纖接口	screwed
  基本標準	IEC 60947-5-2
  顯示	工作電壓 - LED綠色 光線接收 - LED黃色
  型號系列	Series M18M
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	1.5 V
  負荷電容，最大 (在Ue下)	0.2 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.5 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP (2x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

• 表面防護	鍍鎳
  插頭類型	M12x1-S04
  長度1	Ø18.0 mm
  長度2	75.0 mm
  固定方式	螺母M18x1
  環境溫度Ta，最大	55°C (to 65°C at UBmax=10V)
  環境溫度Ta，最小	-5 °C
  結構	氣缸，光學，直頭
  擰緊力矩，最大	15/30 Nm
  外殼材料	黃銅
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于光纖

• 光學特征

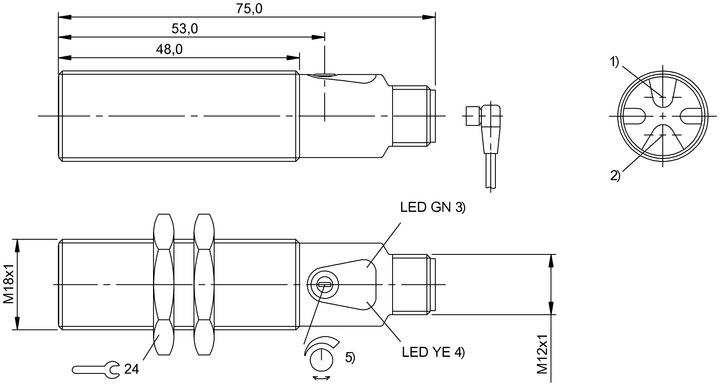

產品視圖

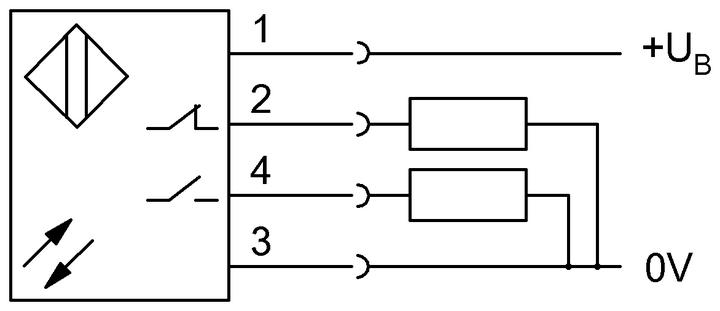

接線圖
