顏色傳感器BFS000F

來源：未知    日期：2016/11/16    瀏覽量：次

• 產品組別	顏色傳感器
  功能原理，光學	光敏傳感器，固定焦距
  型號系列	型號系列26K
  結構	六面體，可轉動接口
  尺寸	17.0x50.0x50.0 mm
  測試區域	12...32 mm
  光線類型	白光
  接口	插接器, M12x1-S92
  開關輸出	PNP/NPN (1x)
  開關功能	推拉式，常開觸點/常閉觸點
  工作電壓	18.0…30.0 V
  開關頻率f，最大 (在Ue下)	500 Hz (SIO-mode)
  環境溫度	-10…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	7 a
  產品組別	顏色傳感器
  調節器	鍵 (2x)
  調整方法	學習，顏色 (最大5) 學習，顏色區域 (最大5) 運行/調整模式 顏色公差等級 時間功能開/關 出廠設置 (復位) 強度公差等級 常開觸點/常閉觸點
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 不得用尖銳的工具操縱按鍵。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：灰卡，100 x 100， 18 %漫反射，軸向接近。 通過IO-Link接口，可以對所有傳感器功能進行調整和讀取 (COM模式)。顏色/顏色范圍可通過IO-Link進行個別分析。 更多信息：參見操作手冊。
  基本標準	IEC 60947-5-2
  時間功能	關閉延時
  時間功能時長	50 ms
  輸入功能	學習，顏色 (開關點) 觸發器
  顯示	特殊功能 - LED綠色閃爍 公差等級C - LED綠色 (3x) 公差等級I - LED紅色 (3x) 輸出功能 - LED黃色 工作電壓 - LED綠色 特殊功能 - LED紅色閃爍 (3x) 學習C+/S+ - LED黃色閃爍 (2x) 學習C/S - LED黃色閃爍 調整模式激活 - LED黃色閃爍
  型號系列	型號系列26K
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	50 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  負荷電容，最大 (在Ue下)	0.10 µF
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	18.0 V
  接口	IO-Link
  接通延時ton，最大值	1.0
  開關功能	推拉式，常開觸點/常閉觸點
  開關頻率f，最大 (在Ue下)	500 Hz (SIO-mode)
  開關輸出	PNP/NPN (1x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	40 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 插頭類型	M12x1-S92
  長度1	17.0 mm
  長度2	50.0 mm
  長度3	50.0 mm
  感應面材料	PMMA
  固定方式	螺栓M4
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，可轉動接口
  外殼材料	ABS

• 光學特征

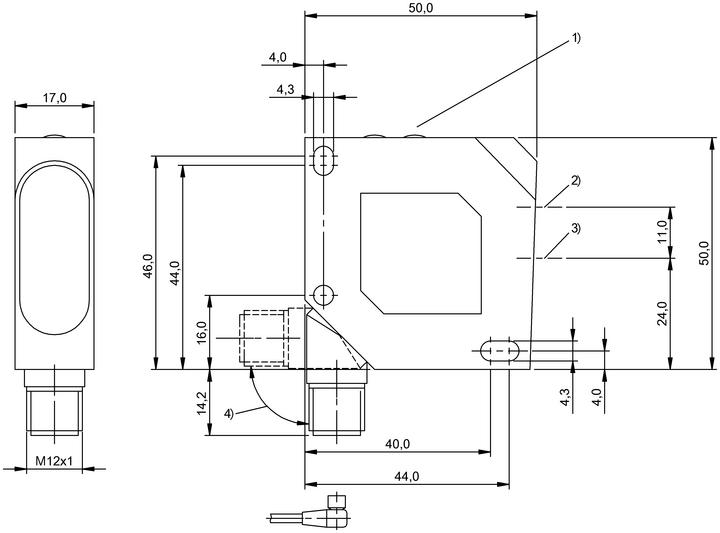

產品視圖

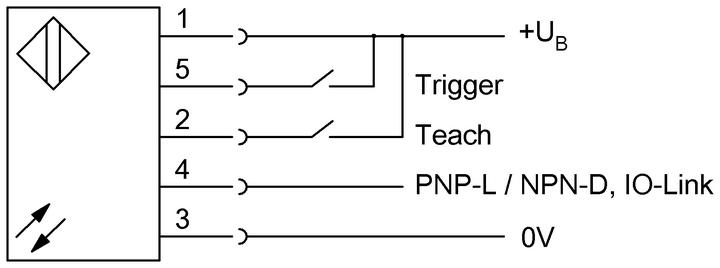

接線圖
