顏色傳感器BFS000L

來源：未知    日期：2016/11/16    瀏覽量：次

• 產品組別	顏色傳感器
  型號系列	型號系列33M
  結構	六面體，直接口
  尺寸	21.0x74.0x58.3 mm
  光線類型	白光
  LED組件符合IEC 62471	無限制組別
  接口	電纜, PUR, 2.00 m
  開關輸出	推拉式 (3x)
  開關功能	推拉式，常開觸點/常閉觸點
  工作電壓	21.6…26.4 V
  開關頻率f，最大 (在Ue下)	1500 Hz
  環境溫度	10…55 °C
  防護等級符合IEC 60529	IP54

• 一般特征

• 產品組別	顏色傳感器
  調節器	否
  短路保護	是
  反極性保護	是
  防護等級	1 (保護接地)
  防護等級符合IEC 60529	IP54
  基本標準	IEC 60947-5-2
  顯示	工作電壓 - LED綠色
  型號系列	型號系列33M
  許可/一致性	CE

• 電氣特征

• 測量絕緣電壓Ui	500 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	3.0 V
  負荷電容，最大 (在Ue下)	0.50 µF
  工作電壓UB，最大，DC [V]	26.4 V
  工作電壓UB，最小，DC [V]	21.6 V
  接口	RS232
  接通延時ton，最大值	0.33 ms
  開關功能	推拉式，常開觸點/常閉觸點
  開關頻率f，最大 (在Ue下)	1500 Hz
  開關輸出	推拉式 (3x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	40 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 表面防護	涂層
  長度1	21.0 mm
  長度2	74.0 mm
  長度3	58.3 mm
  導體數	5
  導線長度	2.00 m
  導線截面	0.25 mm²
  電纜護套材料	PUR
  電纜直徑D，最大	5.1 mm
  固定方式	螺栓M4
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	10 °C
  結構	六面體，直接口
  外殼材料	鋁

• 光學特征

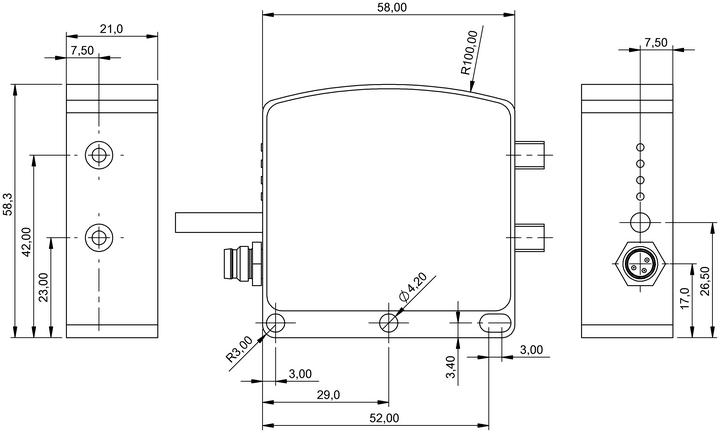

產品視圖
