對比度傳感器BKT0012

來源：未知    日期：2016/11/24    瀏覽量：次

• 產品組別	對比度傳感器
  功能原理，光學	光敏傳感器，對焦
  型號系列	型號系列6K
  結構	六面體，90°接口
  尺寸	12.0x21.6x37.9 mm
  測試區域	1...250 mm
  光線類型	激光-紅光
  激光等級符合IEC 60825-1	1
  接口	電纜, PVC, 2.0 m
  開關輸出	PNP (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10…30 V
  開關頻率f，最大 (在Ue下)	1500 Hz
  環境溫度	-20…60 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	426 a
  產品組別	對比度傳感器
  調節器	鍵 (1x)
  調整方法	亮/暗切換 對比度 (開關點) 學習模式，標準/動態/對象
  短路保護	是
  反極性保護	是
  防護等級按照DIN 40050標準	IP69K
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：灰卡，100 x 100， 90 %漫反射，軸向接近。 不得用尖銳的工具操縱按鍵。 如作為UL產品使用，則環境溫度Ta最高不得超過50°C這一數值。
  基本標準	IEC 60947-5-2
  輸入功能	鍵盤鎖接通/關閉 與按鍵功能相同
  顯示	工作電壓 - LED綠色 輸出功能 - LED黃色
  型號系列	型號系列6K
  許可/一致性	cULus CE Ecolab

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.4 V
  工作電壓UB，最大，DC [V]	30 V
  工作電壓UB，最小，DC [V]	10 V
  接通延時ton，最大值	0.330 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1500 Hz
  開關輸出	PNP (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	12 %

• 機械特征

• 長度1	12.0 mm
  長度2	21.6 mm
  長度3	37.9 mm
  導體數	4
  導線長度	2.0 m
  導線截面	0.14 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	3.5 mm
  感應面材料	PMMA
  固定方式	螺栓M3
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-20 °C
  結構	六面體，90°接口
  外殼材料	ABS

• 光學特征

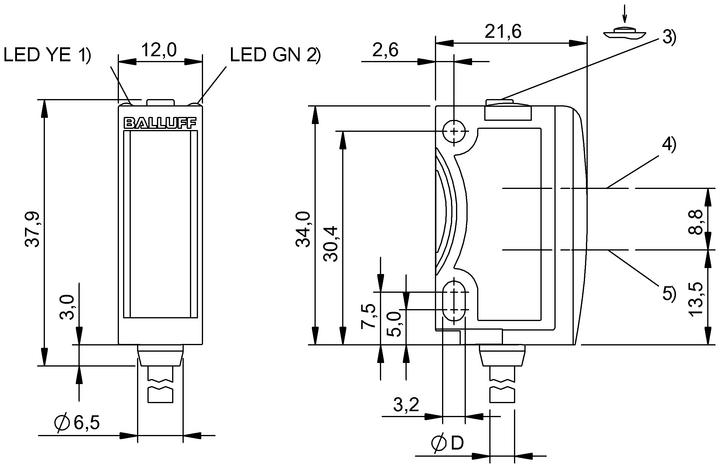

產品視圖

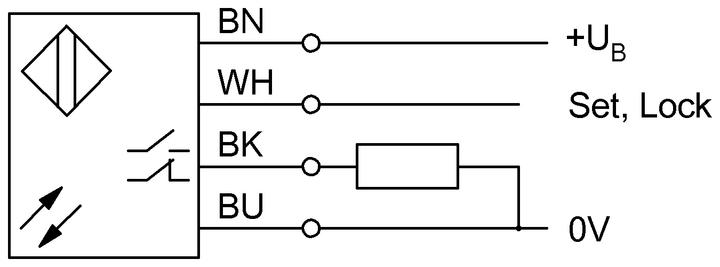

接線圖
