光帶BLA0001

來源：未知    日期：2016/11/24    瀏覽量：次

• 產品組別	光帶
  功能原理，光學	單向光柵
  型號系列	型號系列A
  結構	六面體，直接口
  尺寸	xx mm
  作用范圍Sn	Sn = 2 m
  有效長度AL	AL= 50 mm
  最小零件，典型	線材ø0.8 mm，在R0 < 2m的條件下 線材ø0.5 mm，在R0 < 1m的條件下 線材ø0.3 mm，在R0 < 0.25m的條件下
  光線類型	激光-紅光
  激光等級符合IEC 60825-1	1
  光學特點	CCD技術
  接口	插接器, M12x1-S04 M12x1-B04，M12x1-S115
  開關輸出	PNP (3x)
  開關功能	常開觸點
  值域，模擬	0...10 V/4...20 mA
  工作電壓	15.0…30.0 V
  環境溫度	5…55 °C
  防護等級符合IEC 60529	IP65

• 一般特征

• 產品組別	光帶
  調節器	鍵 (4x)
  調整方法	測量模式 (模擬輸出端) 對象模式 (數字輸出端) 測量區域極限 出廠設置 (復位) 鍵盤鎖接通/關閉 輸出端激活/未激活 特性曲線，上升/下降 模擬輸出端U/I 目標學習 (最多6個) 開關公差± 0.1...2 mm OLED顯示的讀取方向 OLED顯示的對比度 OLED顯示開/關 OLED顯示的顯示模式 CCD信號標準化 校準模擬輸出端 通過CCD信號顯示校正
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP65
  附加特性	對象編號，二進制編碼，通過3個開關輸出。
  附加文本	更多信息：參見操作手冊。 不得用尖銳的工具操縱按鍵。 連接電纜和連接導線包含在供貨范圍內， 其他附件需單獨訂購。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：鋼制圓柱體，直徑8.0 mm。
  基本標準	IEC 60947-5-2
  顯示	CCD信號 - OLED顯示 設置菜單 - OLED顯示 工作電壓 - LED綠色 開關公差 - OLED顯示 對象在測量區域內 - LED橙色 對象編號 - OLED顯示 測量區域邊界 - OLED顯示 對象可視化 - OLED顯示 對象模式 - OLED顯示 測量模式 - OLED顯示 測量值，模擬 - OLED顯示
  型號系列	型號系列A
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24,0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  負荷電容，最大 (在Ue下)	1.00 µF
  負荷電阻RL，最大 (模擬I)	500 Ohm
  負荷電阻RL，最小 (模擬U)	500 Ohm
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	15.0 V
  開關功能	常開觸點
  開關輸出	PNP (3x)
  連接方式	插接器
  模擬輸出	模擬U/I (2x)
  無功電流，最大Io，在Ue下	100 mA
  余波，最大 (Ue的百分比)	10 %
  值域，模擬	0...10 V/4...20 mA

• 機械特征

• 表面防護	陽極化
  插頭類型	M12x1-S04 M12x1-B04，M12x1-S115
  促動區域Ro	0...2 m
  分辨率	0.01 mm
  感應面材料	玻璃
  固定方式	螺栓M4
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	5 °C
  結構	六面體，直接口
  外殼材料	鋁
  重復精度	10 µm (R0< 0.25m) 20 µm (R0 < 1m) 40 µm (R0 < 2m)
  作用范圍Sn	Sn = 2 m

• 光學特征

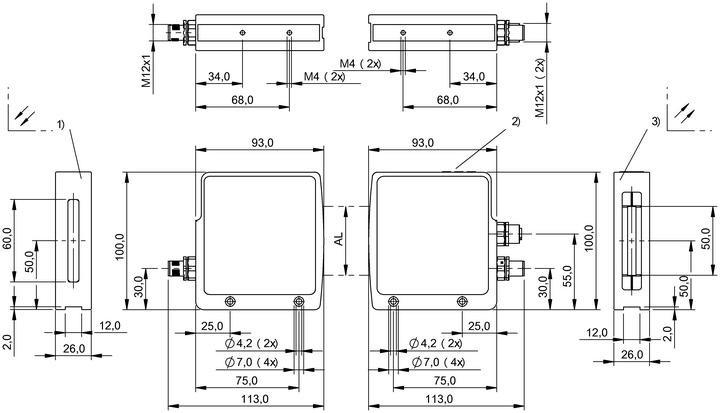

產品視圖

接線圖
