光柵BLG0003

來源：未知    日期：2016/11/24    瀏覽量：次

• 產品組別	光柵
  功能原理，光學	單向光柵
  型號系列	型號系列1-015
  結構	六面體，90°接口
  尺寸	22.0x43.2x200.1 mm
  作用范圍Sn	Sn = 2.1 m
  有效長度AL	AL= 150 mm
  最小零件，典型	5.0，當t為0.5 x Sn時，R0= 2.1 m
  光線類型	紅外線型
  接口	插接器, M12x1-S04 + M12x1-S92
  開關輸出	PNP (1x)
  開關功能	常開觸點
  值域，模擬	0...10 V
  工作電壓	20.0…28.0 V
  開關頻率f，最大 (在Ue下)	330 Hz
  環境溫度	0…55 °C
  防護等級符合IEC 60529	IP65

• 一般特征

• Diagnostic Coverage	0 %
  Functional Safety	No
  Mission Time	10 a
  MTTF (40°C)	32 a
  產品組別	光柵
  反極性保護	是
  防護等級符合IEC 60529	IP65
  附加文本	更多信息：參見操作手冊。 基準對象 (測量板)：鋼板，50 x 50，厚度0.5 mm，側面接近。 在排除了過載后，傳感器將重新生效。 支承角鋼包含在供貨范圍內，其他附件需單獨訂購。
  基本標準	IEC 60947-5-2
  輸入功能	同步 (發射器)
  顯示	故障 - LED綠色，交替 輸出功能 - LED黃色 工作電壓 - LED綠色 穩定性 - LED綠色
  型號系列	型號系列1-015
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24 V
  電氣規格	DC，直流電壓
  附加輸出端	同步 (接收)
  工作電壓UB，最大，DC [V]	28.0 V
  工作電壓UB，最小，DC [V]	20.0 V
  接通延時ton，最大值	1.5 ms
  開關功能	常開觸點
  開關頻率f，最大 (在Ue下)	330 Hz
  開關輸出	PNP (1x)
  連接方式	插接器
  模擬輸出	模擬U
  無功電流，最大Io，在Ue下	150 mA + 50 mA
  余波，最大 (Ue的百分比)	15 %
  值域，模擬	0...10 V

• 機械特征

• 表面防護	陽極化
  插頭類型	M12x1-S04 + M12x1-S92
  長度1	22.0 mm
  長度2	43.2 mm
  長度3	200.1 mm
  促動區域Ro	0...2.1 m
  分辨率	3.5 mm
  感應面材料	PMMA
  固定方式	螺栓M4
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	0 °C
  結構	六面體，90°接口
  外殼材料	鋁
  真實開關距離Sr	2100 mm
  作用范圍Sn	Sn = 2.1 m

• 光學特征

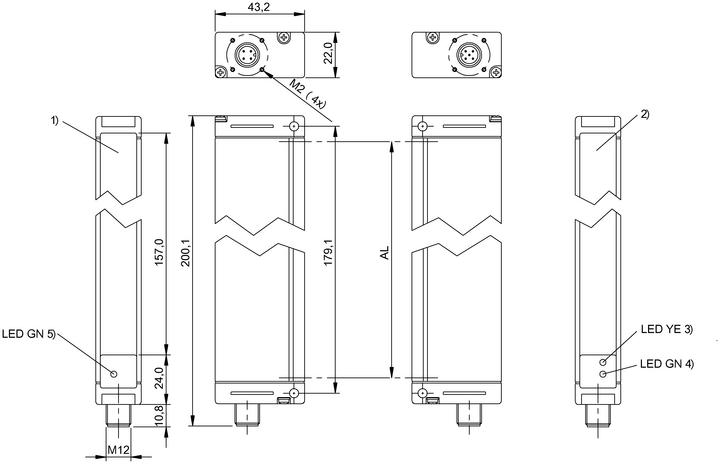

產品視圖

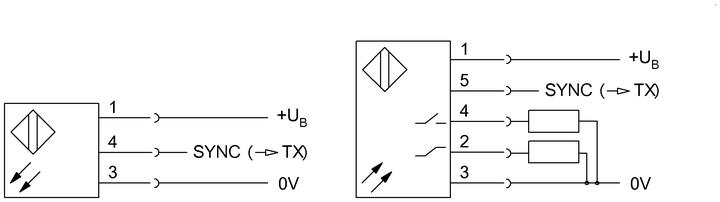

接線圖
