光電傳感器BOS002K

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	光敏傳感器，三角測量
  型號系列	型號系列18M
  結構	氣缸，光學，直頭
  尺寸	Ø18.0x75.0x mm
  作用范圍Sn	Sn = 150 m，可調式
  最小零件，典型	50 µm對焦
  光線類型	激光-紅光
  激光等級符合IEC 60825-1	2
  光學特點	背景消隱
  接口	插接器, M12x1-S04
  開關輸出	PNP (1x)
  開關功能	常開觸點 (針腳 4)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	500 Hz
  環境溫度	-5…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• 產品組別	光電傳感器
  調節器	電位計，10檔 (1x)
  調整方法	開關距離 (Sn)
  短路保護	是
  反極性保護	是
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。 基準對象 (測量板)：灰卡，200 x 200， 90 %漫反射，軸向接近。
  基本標準	IEC 60947-5-2
  顯示	輸出功能 - LED黃色 短路 - LED綠色，閃爍 故障 - LED黃色，閃爍 工作電壓 - LED綠色
  型號系列	型號系列18M
  許可/一致性	CE cULus

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.5 V
  輔助輸出端開關功能	常閉觸點
  負荷電容，最大 (在Ue下)	0.10 µF
  附加輸出端	故障輸出PNP
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	1.00 ms
  開關功能	常開觸點 (針腳 4)
  開關頻率f，最大 (在Ue下)	500 Hz
  開關輸出	PNP (1x)
  連接方式	插接器
  無功電流，最大Io，在Ue下	30 mA
  余波，最大 (Ue的百分比)	15 %

• 機械特征

• 表面防護	鍍鎳
  插頭類型	M12x1-S04
  長度1	Ø18.0 mm
  長度2	75.0 mm
  感應面材料	PMMA
  固定方式	螺母M18x1
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-5 °C
  結構	氣缸，光學，直頭
  距離偏差，18%，最大 (Sr的百分比)	8 %
  擰緊力矩，最大	15/30 Nm
  探測范圍Sd	30...150 mm
  外殼材料	黃銅
  真實開關距離Sr	150 mm
  最小開關距離	30 mm
  作用范圍Sn	Sn = 150 m，可調式

• 光學特征

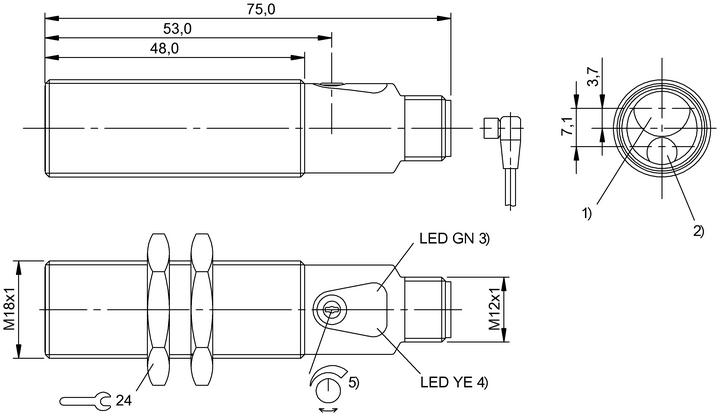

產品視圖

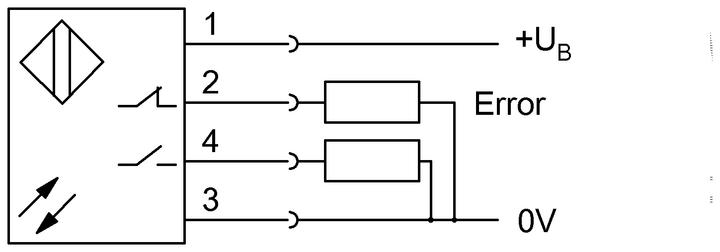

接線圖
