光電傳感器BOS002M

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光電傳感器
  功能原理，光學	光敏傳感器，能量型
  型號系列	型號系列18M
  結構	氣缸，光學，直頭
  尺寸	Ø18.0x88.0x mm
  作用范圍Sn	Sn = 200 mm，可調式
  光線類型	紅外線型
  接口	電纜, PVC, 3.00 m
  開關輸出	可控硅 + 二極管橋 (1x)
  開關功能	常開觸點
  工作電壓	… V
  開關頻率f，最大 (在Ue下)	10 Hz
  環境溫度	-5…55 °C
  防護等級符合IEC 60529	IP67

• 一般特征

• 產品組別	光電傳感器
  調節器	電位計270° (1x)
  調整方法	開關距離 (Sn)
  短路保護	否
  防護等級	II
  防護等級符合IEC 60529	IP67
  附加文本	基準對象 (測量板)：灰卡，100 x 100， 90 %漫反射，軸向接近。 附件單獨訂購。 防止輸出端受到電壓峰值沖擊。
  基本標準	IEC 60947-5-2
  顯示	輸出功能 - LED黃色
  型號系列	型號系列18M
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	200 mA
  測量工作電壓Ue AC	230.0 V
  測量絕緣電壓Ui	250 V AC
  測量頻率，電源	50/60 Hz
  電氣規格	AC，交流電壓
  電壓降Ud，最大 (在Ie下)	4.0 V
  工作電壓UB，最大，AC [V]	250.0 V
  工作電壓UB，最小，AC [V]	20.0 V
  接通延時ton，最大值	50.00 ms
  開關功能	常開觸點
  開關頻率f，最大 (在Ue下)	10 Hz
  開關輸出	可控硅 + 二極管橋 (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	15 mA

• 機械特征

• 表面防護	鍍鎳
  長度1	Ø18.0 mm
  長度2	88.0 mm
  導體數	3
  導線長度	3.00 m
  導線截面	0.34 mm²
  電纜護套材料	PVC
  電纜直徑D，最大	4.6 mm
  感應面材料	PMMA
  固定方式	螺母M18x1
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-5 °C
  結構	氣缸，光學，直頭
  擰緊力矩，最大	35 Nm
  探測范圍Sd	0...200 mm
  外殼材料	黃銅
  真實開關距離Sr	200 mm
  最小開關距離	0 mm
  作用范圍Sn	Sn = 200 mm，可調式

• 光學特征

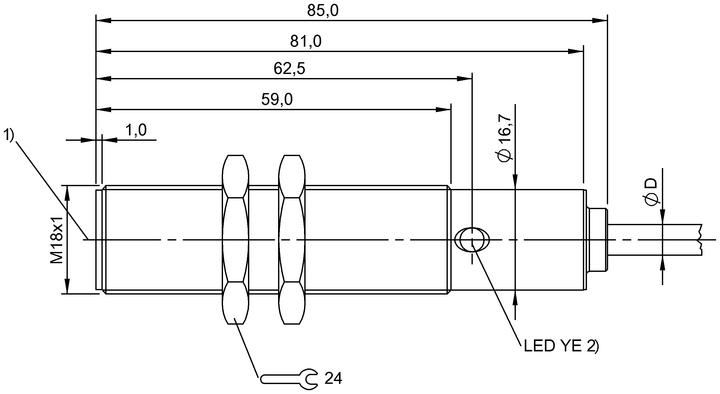

產品視圖

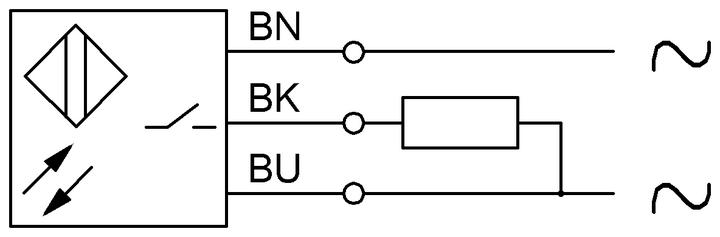

接線圖
