光纖設備BOS003L

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光纖設備
  功能原理，光學	根據光纖
  型號系列	型號系列73K
  結構	六面體，直接口
  尺寸	9.0x68.0x30.0 mm
  作用范圍Sn	Sn取決于光纖
  光線類型	LED-紅光
  接口	電纜及插接器, PUR, 0.10 m M8x1-S75
  開關輸出	PNP (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	1000/833 Hz
  環境溫度	-25…55 °C
  防護等級符合IEC 60529	IP54
  光纖接口	Ø2.2 mm

• 一般特征

• 產品組別	光纖設備
  調節器	鍵 (2x) 滑動開關 (1x)
  調整方法	延遲時間 學習模式，手動/自動 靈敏性等級 LCD顯示功能 時間功能 鍵盤鎖接通/關閉 亮/暗切換 遲滯 靈敏性 (Sn)
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP54
  附加文本	附件單獨訂購。 更多信息：參見操作手冊。 在排除了過載后，傳感器將重新生效。 不得用尖銳的工具操縱按鍵。
  光纖接口	Ø2.2 mm
  基本標準	IEC 60947-5-2
  時間功能	接通延時 關閉延時 接通和關閉延時
  時間功能時長	10...120 ms
  輸入功能	學習Sn
  顯示	輸出功能 - LED橙色 輔助功能 - LCD 時間功能 - LCD 傳輸通道 - LCD 鍵盤鎖定激活 - LCD 穩定性 - LED綠色 信號強度 - LCD 光/暗接通 靈敏性等級 - LCD 調整模式 - LCD
  型號系列	型號系列73K
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	100 mA
  測量工作電壓Ue DC	24.0 V
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.0 V
  輔助輸出端開關功能	常閉觸點
  附加輸出端	故障輸出PNP
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.5/0.6 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1000/833 Hz
  開關輸出	PNP (1x)
  連接方式	電纜及插接器
  無功電流，最大Io，在Ue下	50 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 插頭類型	M8x1-S75
  長度1	9.0 mm
  長度2	68.0 mm
  長度3	30.0 mm
  導線長度	0.10 m
  電纜護套材料	PUR
  固定方式	DIN軌道35 mm
  環境溫度Ta，最大	55 °C
  環境溫度Ta，最小	-25 °C
  結構	六面體，直接口
  外殼材料	PC
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于光纖

• 光學特征

產品視圖

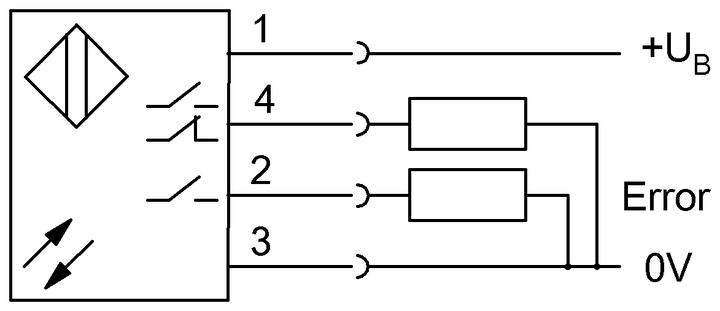

接線圖
