光纖設備BOS003M

來源：未知    日期：2016/11/28    瀏覽量：次

• 產品組別	光纖設備
  功能原理，光學	根據光纖
  型號系列	型號系列74K
  結構	六面體，直接口
  尺寸	12.0x68.5x41.0 mm
  作用范圍Sn	Sn取決于光纖
  光線類型	LED-紅光
  接口	電纜, PUR, 2.00 m
  開關輸出	PNP/NPN (1x)
  開關功能	常開觸點/常閉觸點 (NO/NC)
  工作電壓	10.0…30.0 V
  開關頻率f，最大 (在Ue下)	1000 Hz
  環境溫度	-10…60 °C
  防護等級符合IEC 60529	IP66
  光纖接口	Ø2.2 mm

• 一般特征

• 產品組別	光纖設備
  調節器	跨接 (1x) 旋轉開關，16位 (1x) 電位計，12檔 (1x) 電位計270° (2x)
  調整方法	亮/暗切換 開關輸出PNP/NPN 遲滯 時間功能 延遲時間 靈敏性 (Sn) 開關頻率1000/666 Hz
  短路保護	是
  反極性保護	是
  防護等級符合IEC 60529	IP66
  附加文本	在排除了過載后，傳感器將重新生效。 更多信息：參見操作手冊。 附件單獨訂購。
  光纖接口	Ø2.2 mm
  基本標準	IEC 60947-5-2
  時間功能	關閉延時 接通延時 接通和關閉延時 單個脈沖
  時間功能時長	40...1000 ms
  輸入功能	測試 (發射器關閉)
  顯示	輸出功能 - LED紅色 光線接收 - LED黃色 穩定性 - LED綠色
  型號系列	型號系列74K
  許可/一致性	CE

• 電氣特征

• 測量工作電流Ie	200 mA
  測量工作電壓Ue DC	24.0 V
  測量絕緣電壓Ui	75 V DC
  電氣規格	DC，直流電壓
  電壓降Ud，最大 (在Ie下)	2.5 V
  輔助輸出端開關功能	常開觸點/常閉觸點
  負荷電容，最大 (在Ue下)	1.0 µF
  附加輸出端	故障輸出PNP/NPN
  工作電壓UB，最大，DC [V]	30.0 V
  工作電壓UB，最小，DC [V]	10.0 V
  接通延時ton，最大值	0.5 ms
  開關功能	常開觸點/常閉觸點 (NO/NC)
  開關頻率f，最大 (在Ue下)	1000 Hz
  開關輸出	PNP/NPN (1x)
  連接方式	電纜
  無功電流，最大Io，在Ue下	40 mA
  余波，最大 (Ue的百分比)	10 %

• 機械特征

• 長度1	12.0 mm
  長度2	68.5 mm
  長度3	41.0 mm
  導體數	5
  導線長度	2.00 m
  導線截面	0.14 mm²
  電纜護套材料	PUR
  電纜直徑D，最大	4.0 mm
  固定方式	DIN軌道35 mm 螺栓M3
  環境溫度Ta，最大	60 °C
  環境溫度Ta，最小	-10 °C
  結構	六面體，直接口
  外殼材料	PBT
  真實開關距離Sr	取決于傳感器頭
  作用范圍Sn	Sn取決于光纖

• 光學特征

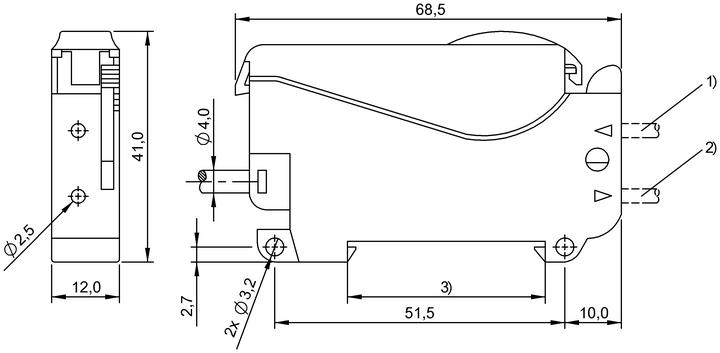

產品視圖

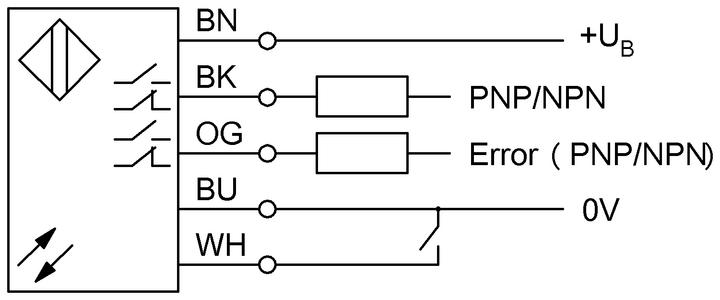

接線圖
